Обычно возврат в исходное состояние происходит автоматически при восстановлении нормального питания на основном вводе (приоритет первого ввода). Основным вводом обычно является стационарная электросеть Un = 380 B, f = 50 Гц. Резервным вводом может служить стационарная электросеть или дизель-генератор. Щиты АВР широко применяются на промышленных объектах и объектах гражданского строительства, станциях сотовой связи и др., а также используются для обеспечения питанием объектов при проведении регламентных и ремонтных работ.
Автоматика щита выполнена на современной элементной базе. Наиболее часто используемая комплектация схем управления — полнофункциональное реле контроля фаз; реже используется специальный контроллер. Эти устройства управляют силовыми элементами — контакторами, рубильниками или автоматическими выключателями с моторными приводами.
При возникновении чрезвычайной ситуации на предприятии - бесперебойная работа энергосистемы напрямую зависит от оперативного переключения нагрузки с основного питания на резервное. С данной задачей справляются щиты АВР (автоматический ввод резерва) – оборудование, которое за счет автоматики подключает резервную линию питания в случае замыкания или выхода из строя основной цепи.
ООО «Вольтек Энерго» производит щиты АВР для жилых, коммерческих и производственных зданий, предприятий непрерывного цикла, медицинских, учебных и государственных учреждений.
Каждый щит управления АВР в обязательном порядке проходит испытания и поставляется на объект Заказчика со всей необходимой технической и сопроводительной документацией.
Особенности щита АВР

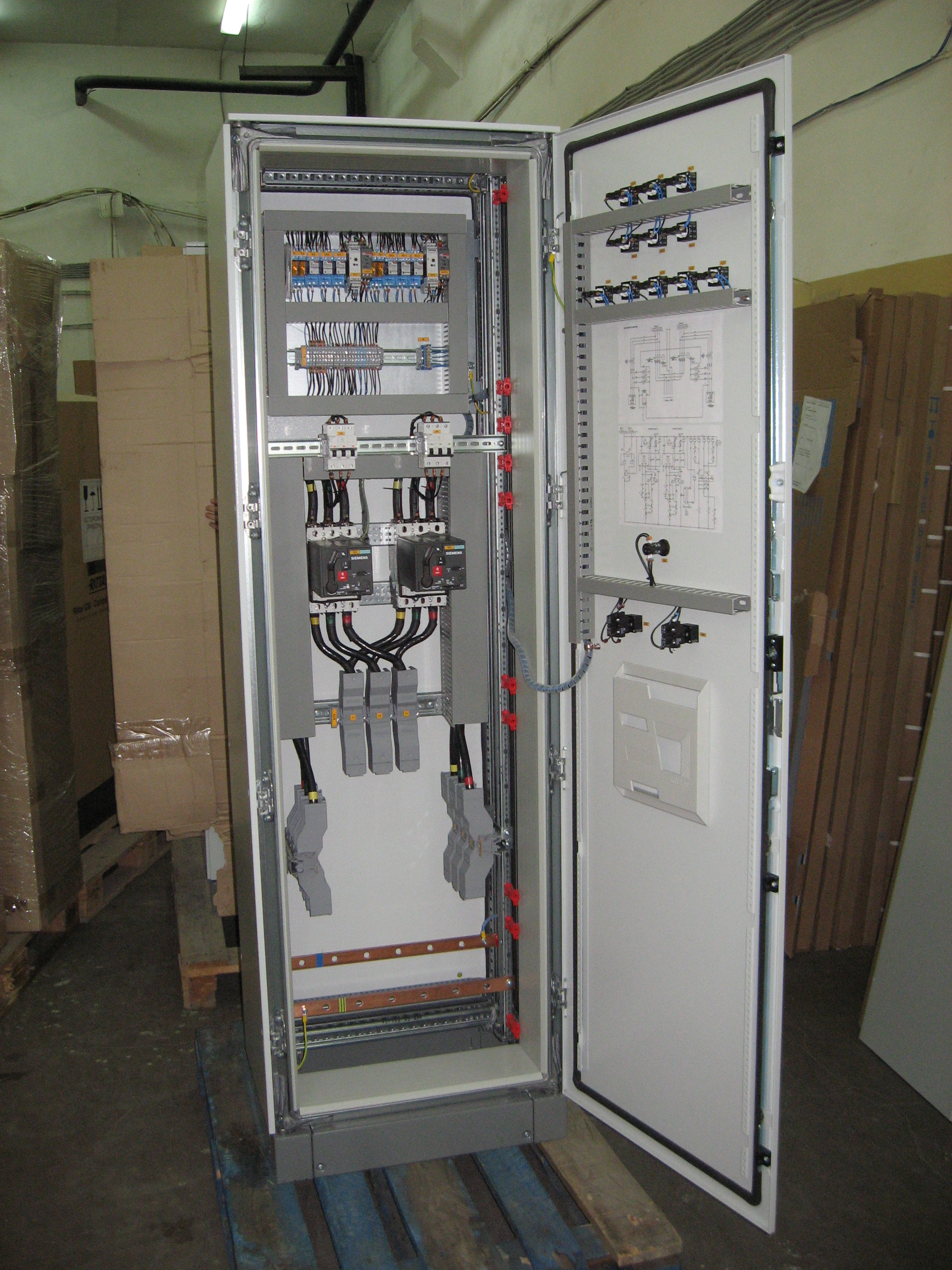

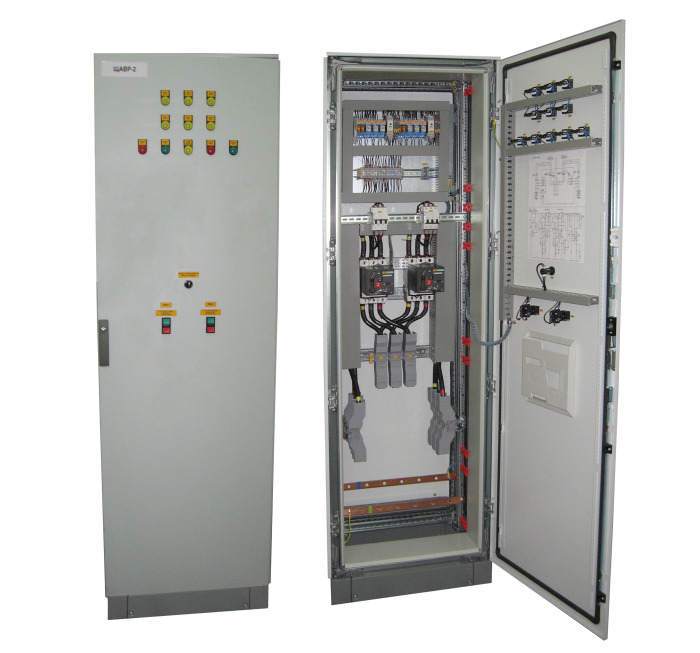

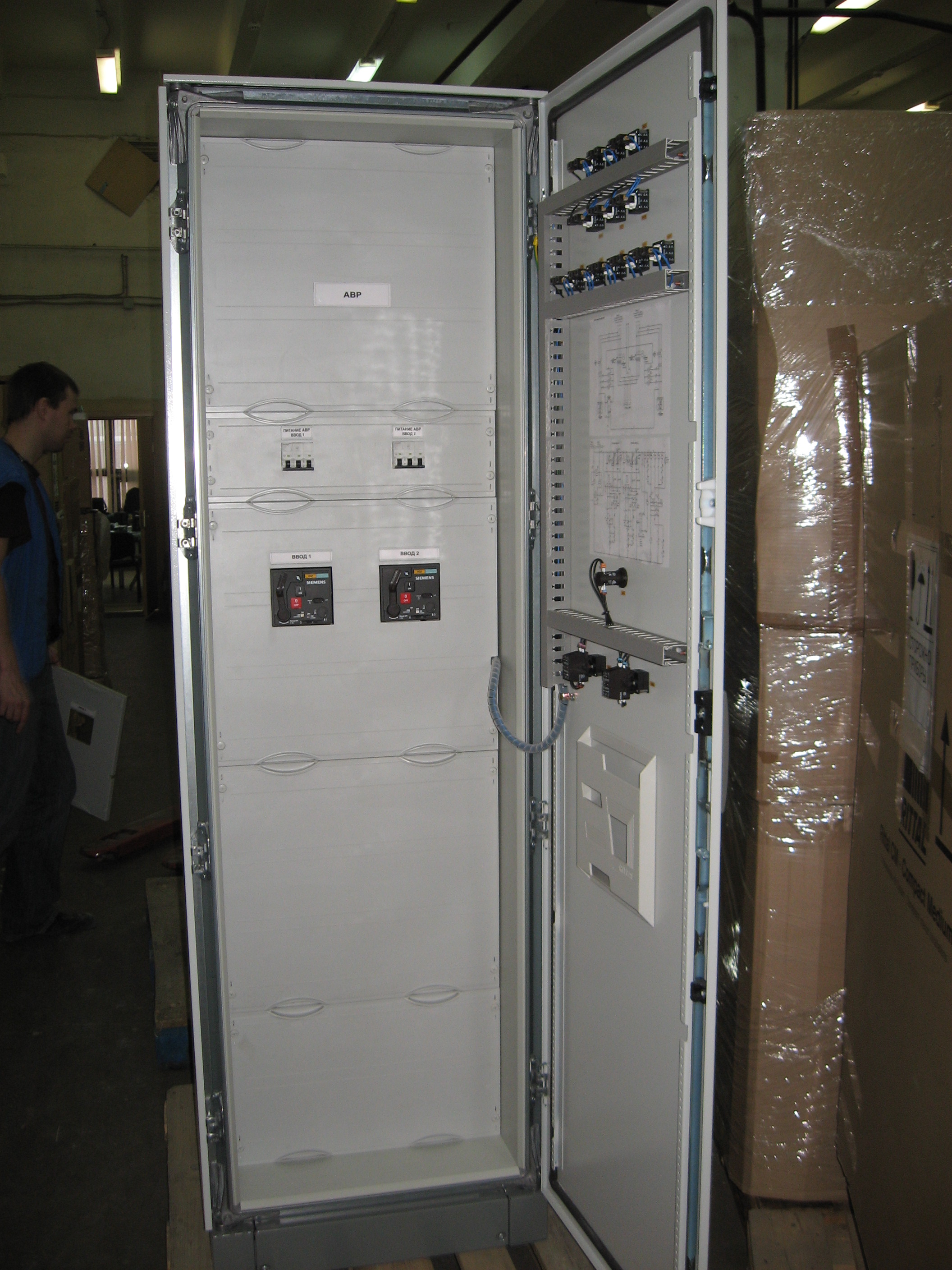

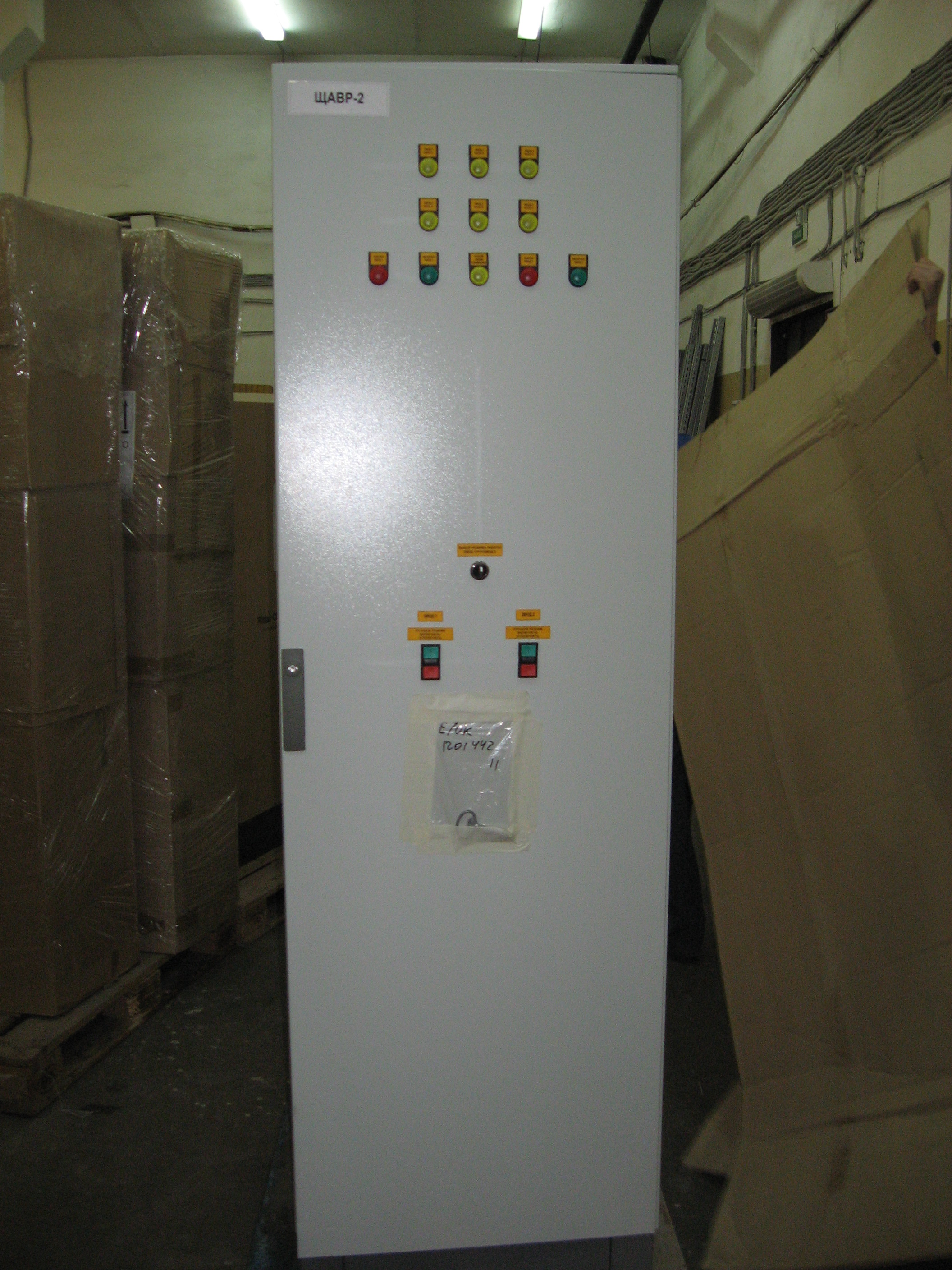

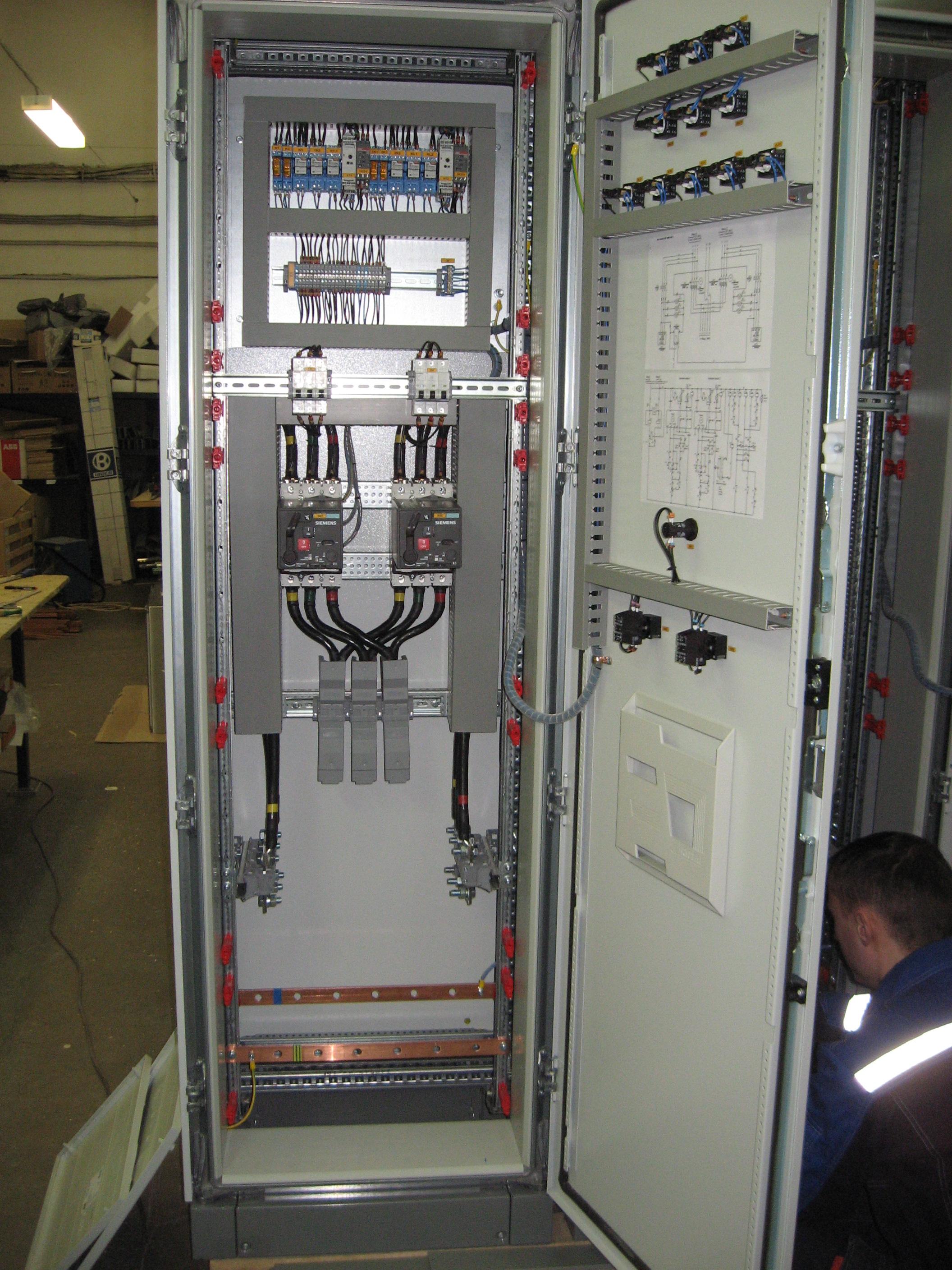

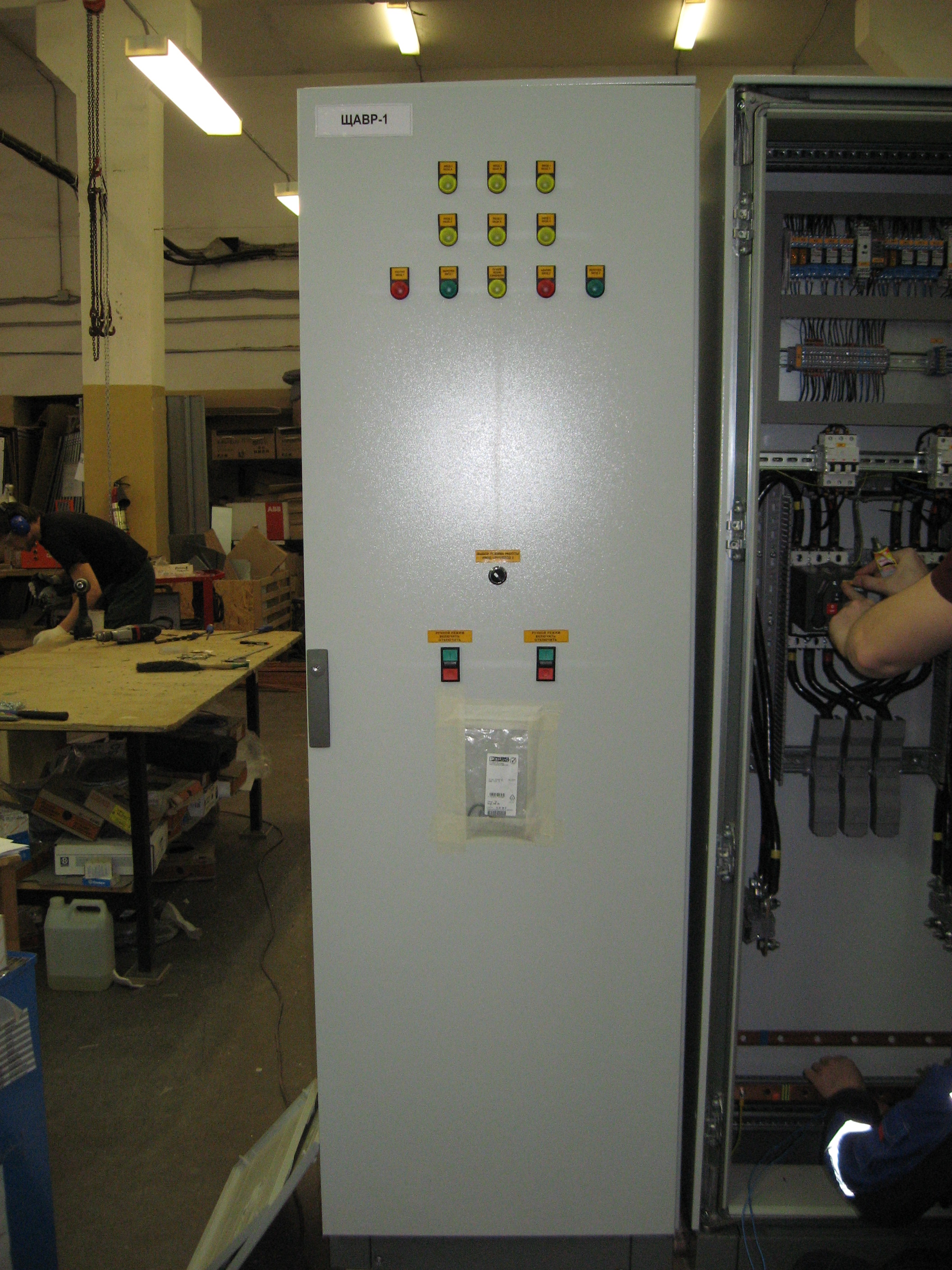

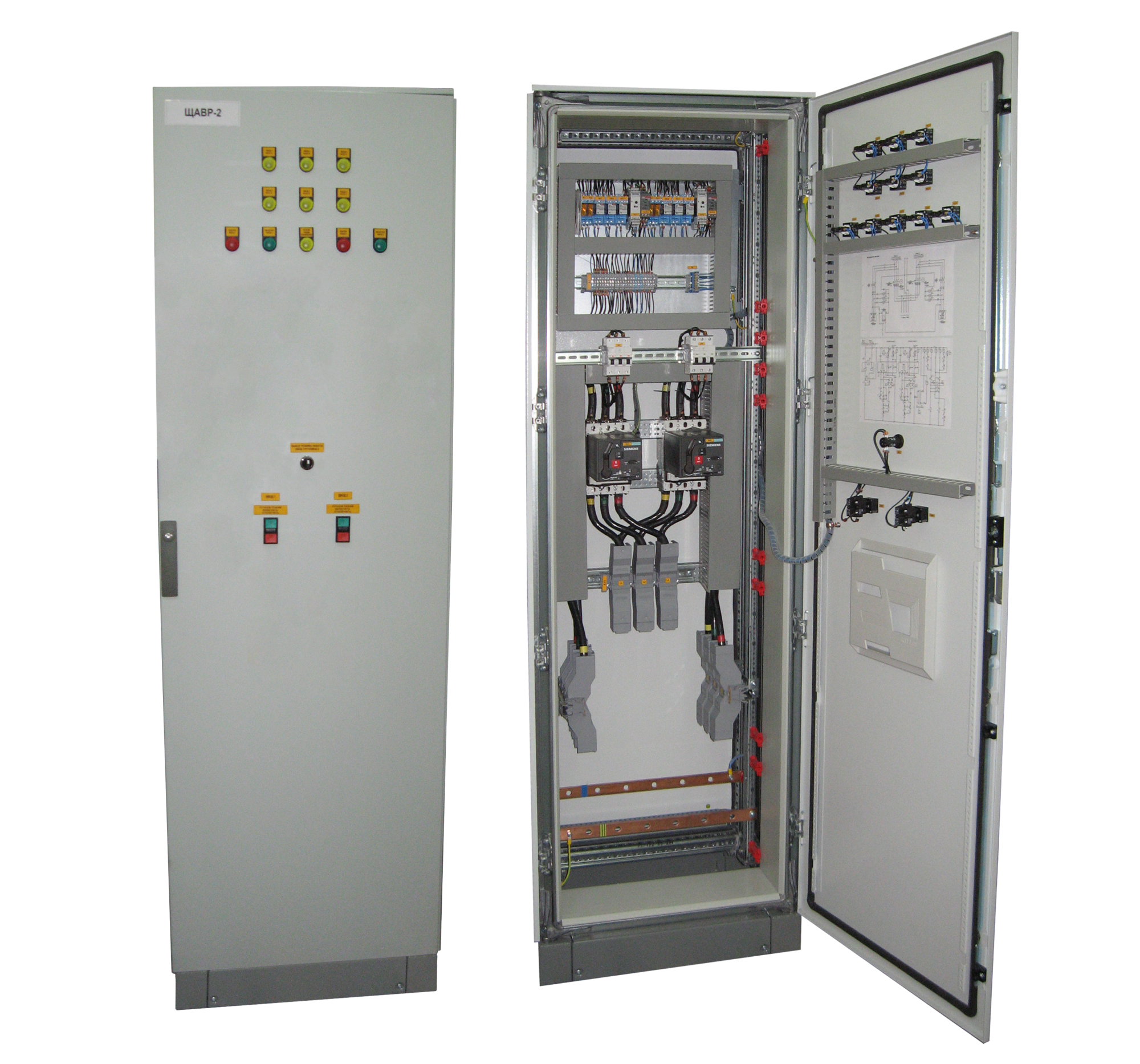

Щиток автоматического ввода резерва, это конструкция в виде металлического или пластикового шкафа с оборудованием, механизмами и встроенной автоматикой. Конструктивные особенности предусматривают установку АВР на пол или на стену.
Щит собирается и монтируется так, что в процессе обслуживания не возникает трудностей с ремонтом и профилактикой. Производится данное щитовое оборудование со степенью защиты не ниже IР54.
Функциональные возможности АВР
Щит АВР подбирается в зависимости от системы электропитания и следующих обязательных параметров:
- количество вводов;
- тип топлива резервного источника: дизель, газ или бензин;
- мощность: количество ампер АВР;
- время автономной работы;
- шумовые данные.
Существует большое количество щитков под разные задачи и в типовых и не стандартных комплектациях, из которых можно выделить две большие группы:
- АВР на контакторах (магнитных пускателях). Данный вид щита исключает вероятность включения двух вводов, имеет невысокую стоимость, минимальный нагрев, но обладает маленькой мощностью.
- АВР с мотор-приводом. Отличительная особенность данного щита – «перекидные рубильники». В них отсутствует необходимость механической или ручной блокировки, за все отвечает автоматика. Автоматизация рубильника заключается в присоединении двигателя к валу переключения, на которых размещены силовые контакты.
Стоимость изготовления АВР
Стоимость автоматического ввода резерва рассчитывается исходя из следующих параметров:
- необходимый набор функций;
- сложность проектирования;
- стоимость будущего техобслуживания, как во время профилактики, так и во время эксплуатации;
- тип и количество комплектующих.
ООО «Вольтек Энерго» - безотказная автоматика АВР
В нашей компании вся продукция собирается со строгими соответствиями ГОСТов, ТУ, отраслевыми нормативами, стандартами по электро- и пожарной безопасности.
Обратившись к нам, каждый Заказчик может рассчитывать не только на индивидуальный, экспертный подход в решении его задач, но и на качественный сервис, подкрепленный прежде всего:
- Расширенным послегарантийным обслуживанием на весь срок использования продукции.
- Отличным профессиональным уровнем инженеров с профильным образованием и многолетней практикой.
- Высоким уровнем качества продукции по максимально конкурентной цене.
- Доставку в любой регион Российской Федерации.
ООО «Вольтек Энерго» - надежный партнер с высокими стандартами в области разработки и производства высокотехнологичного и надежного электрощитового оборудования.
