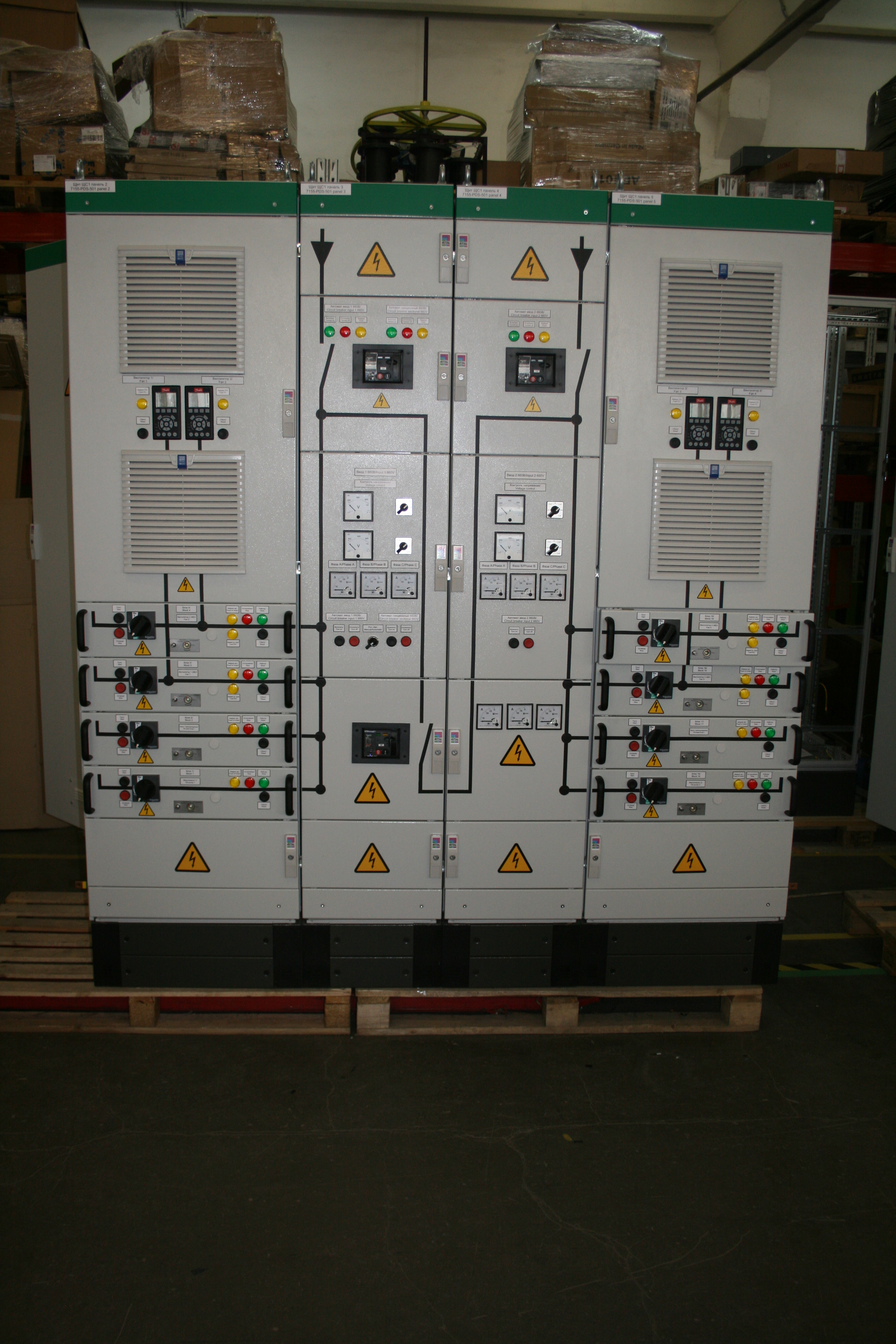

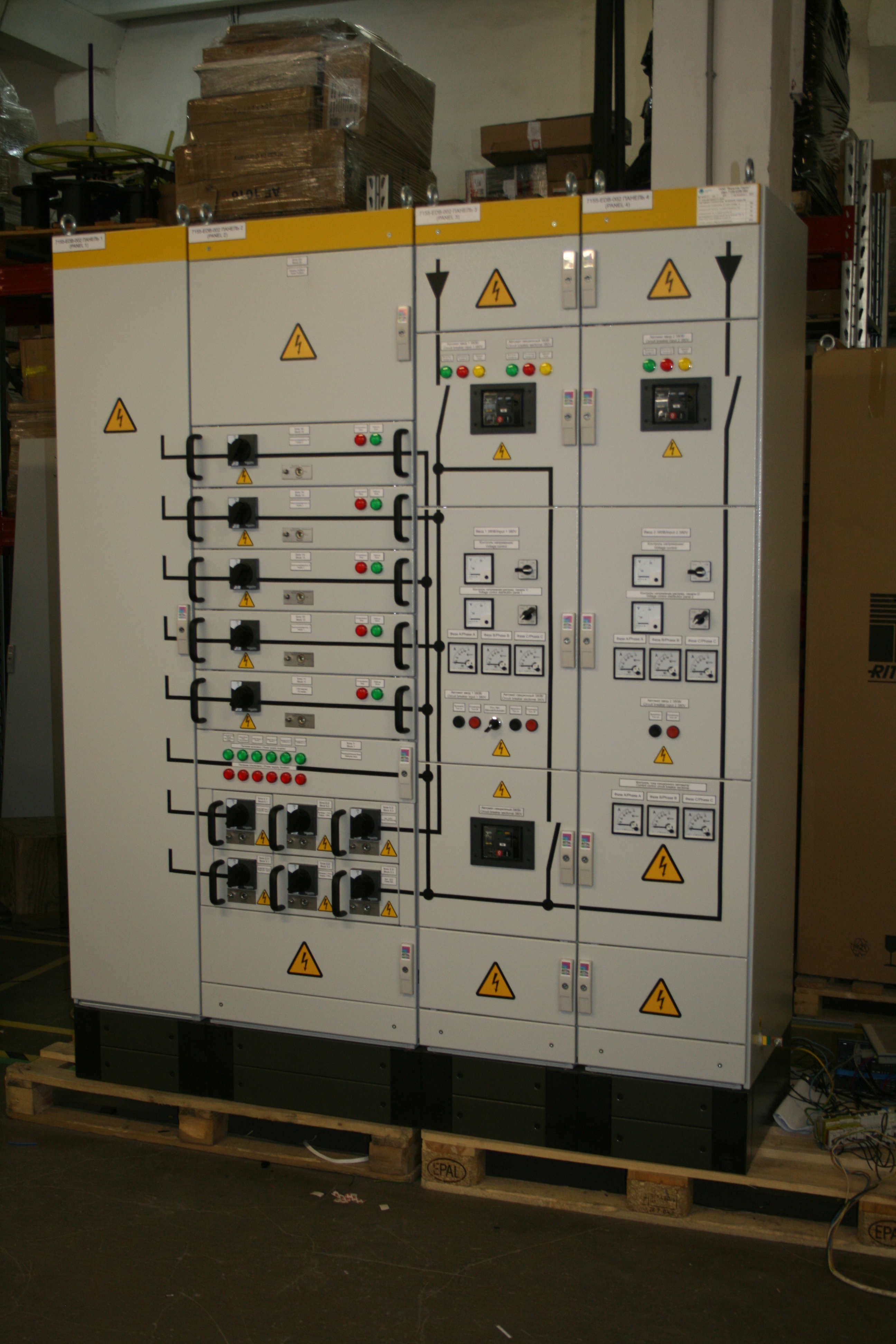

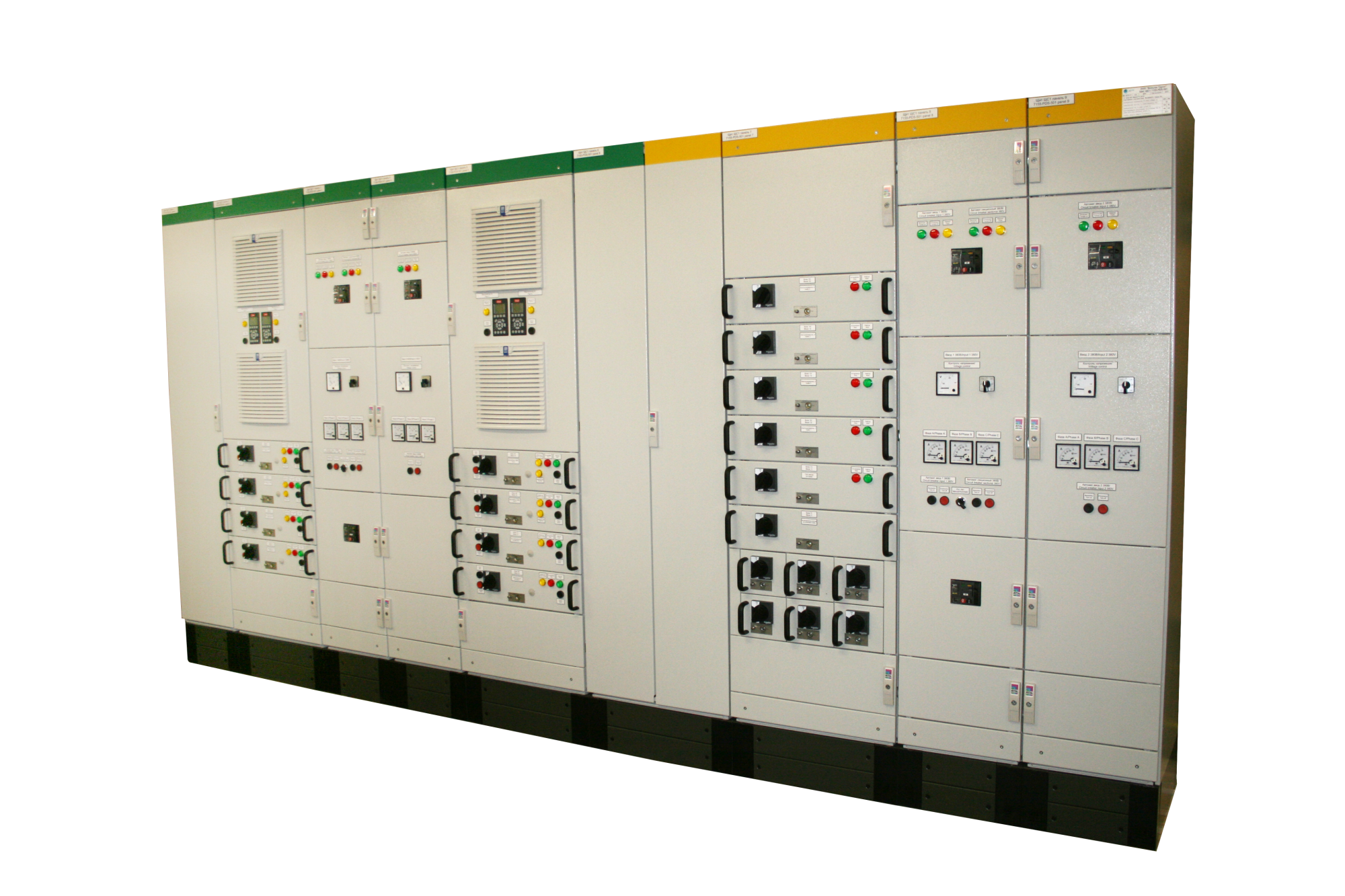

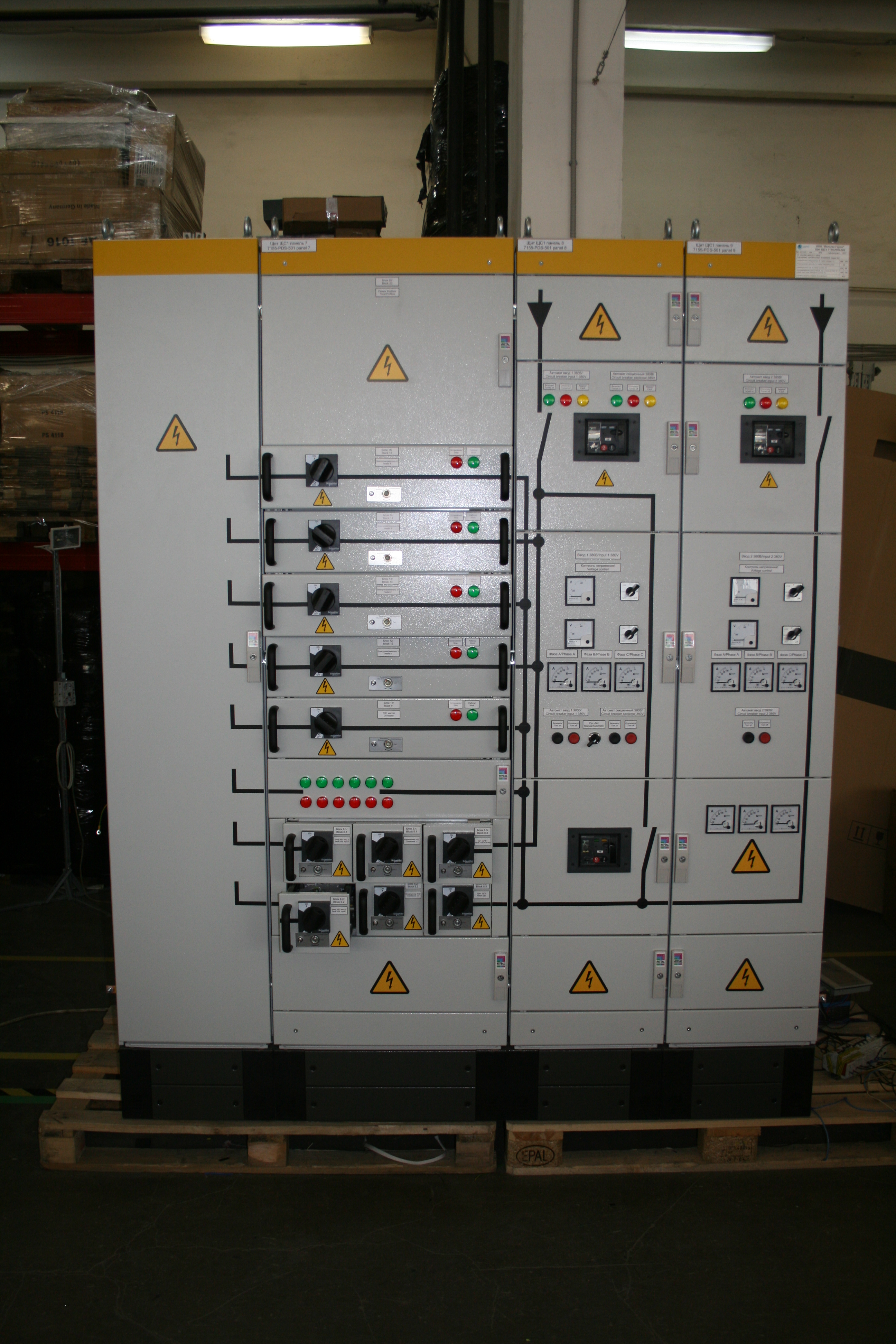

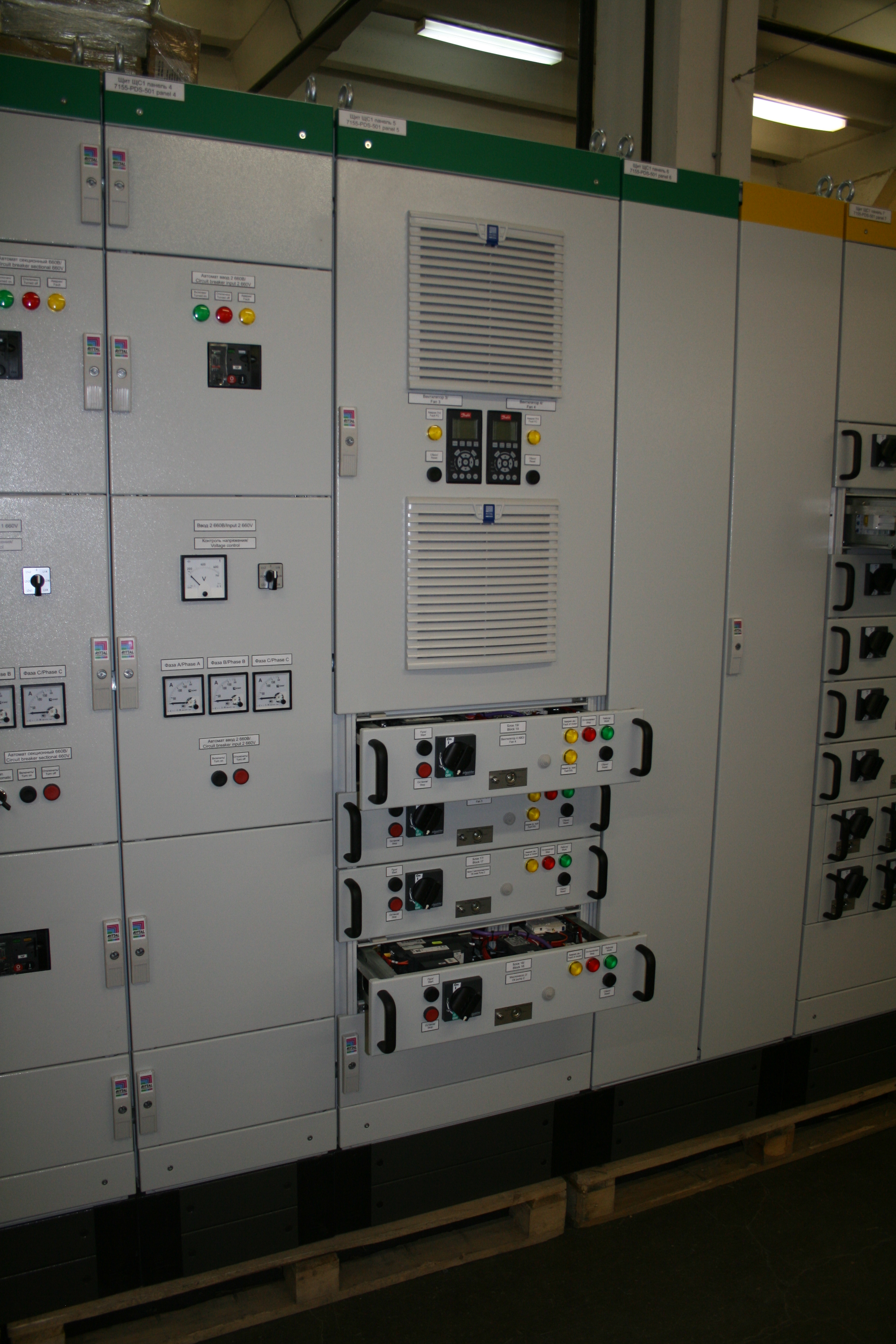

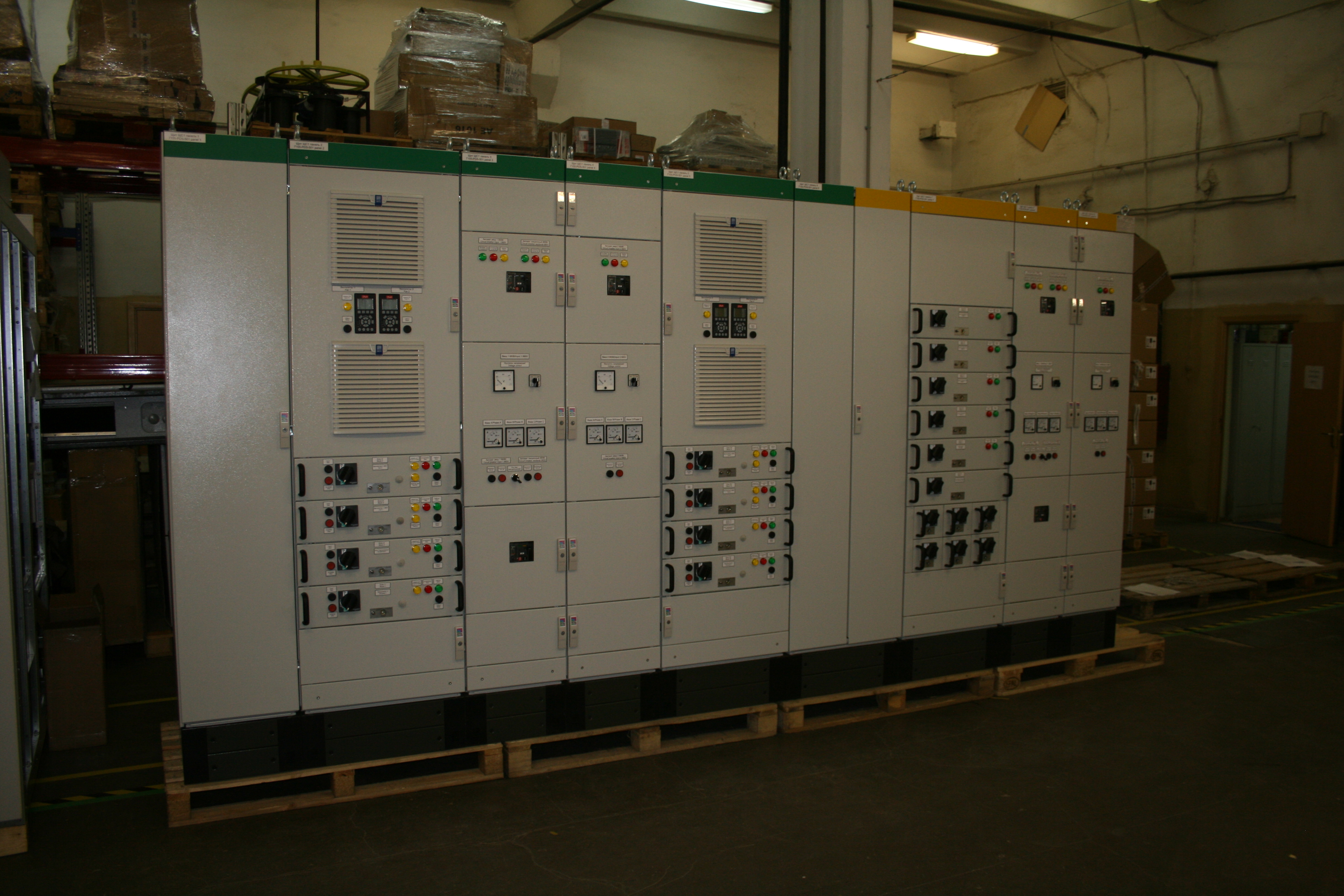

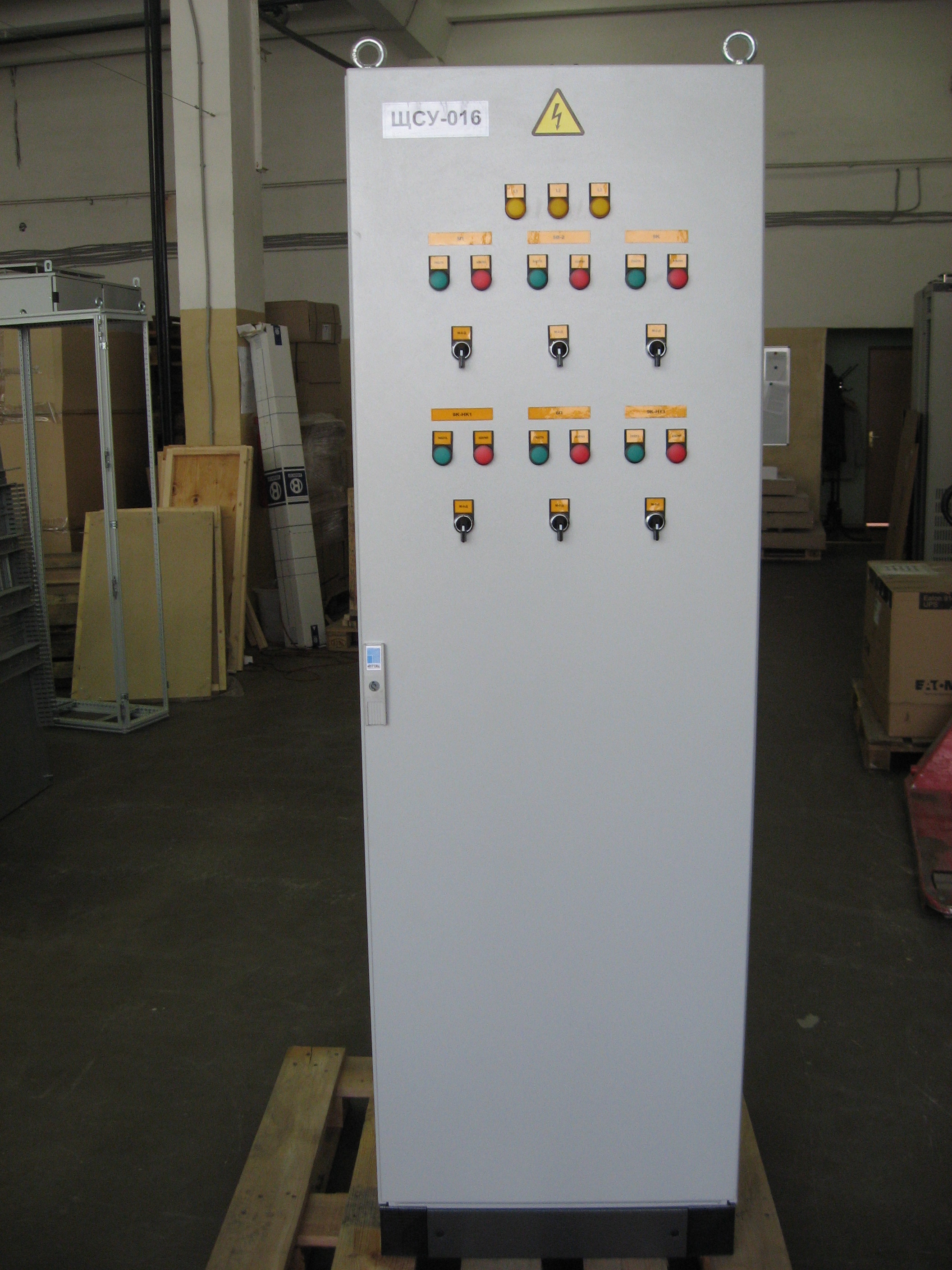

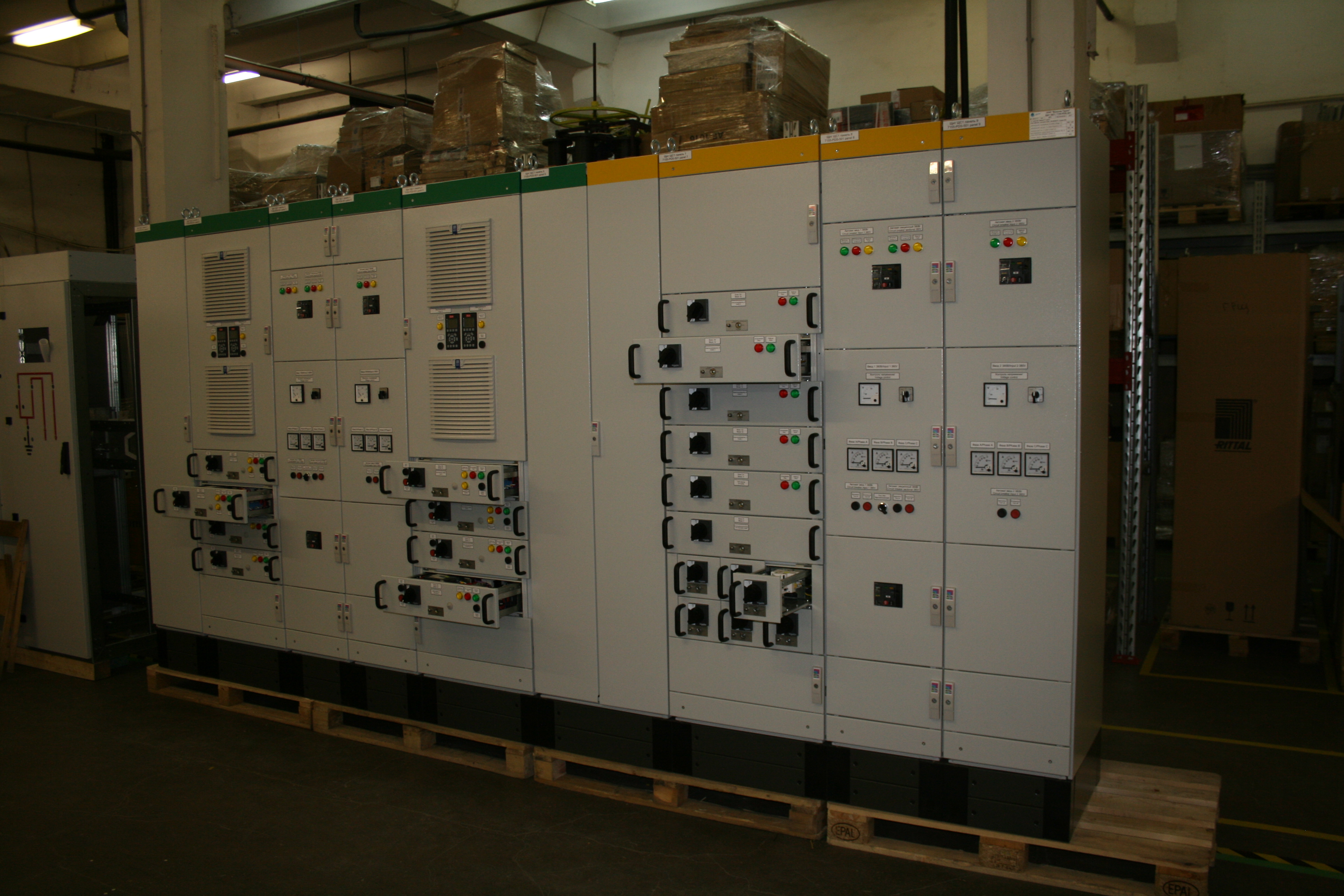

Для управления электрическими устройствами, работающими в едином комплексе, «Вольтек Энерго» предлагает секционные щиты станций управления ЩСУ, имеющие общий ввод питания и управляющие несколькими устройствами. На сегодняшний день щиты ЩСУ работают совместно со щитами автоматики и создают на объекте единую автоматизированную систему управления технологическими процессами.

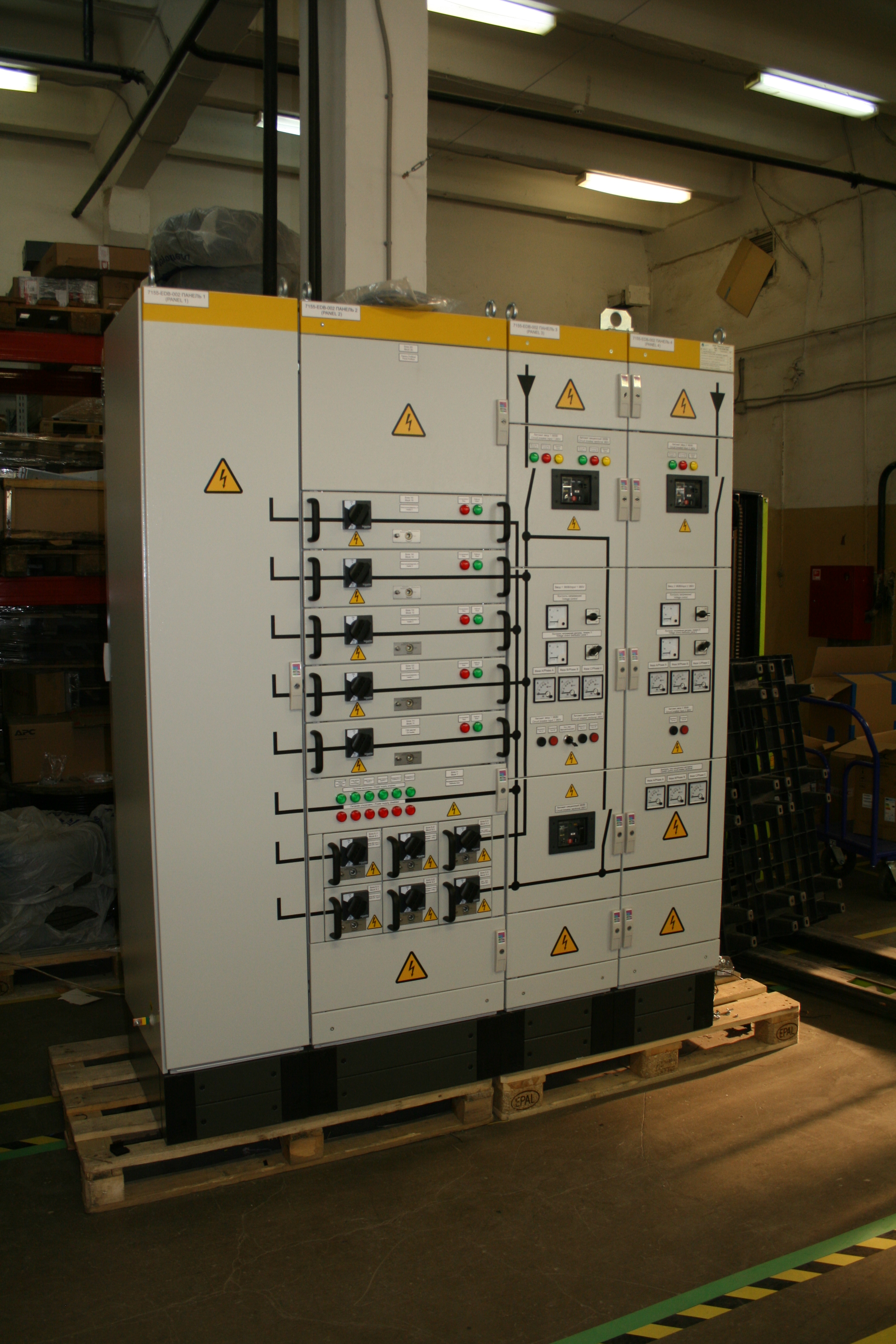

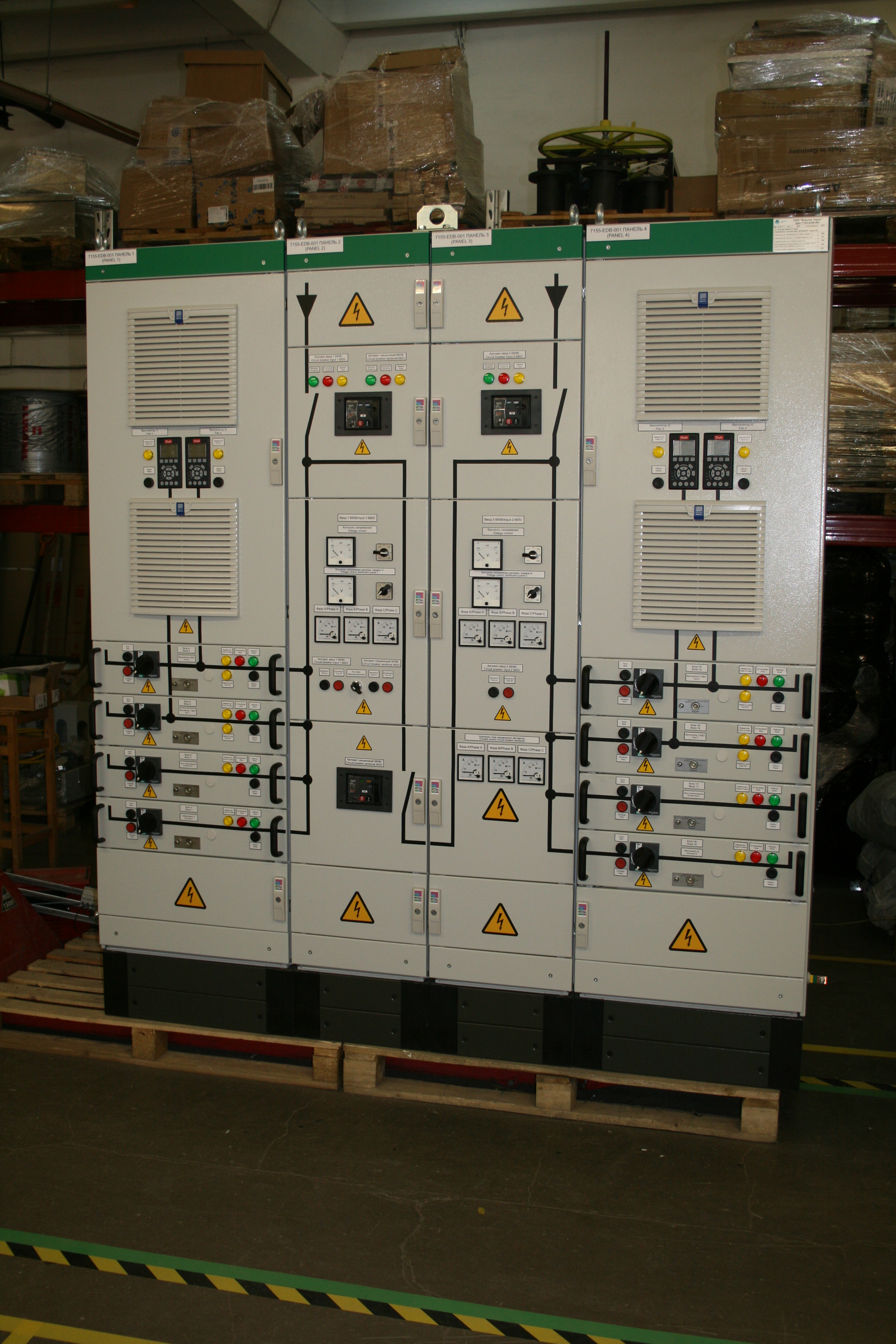

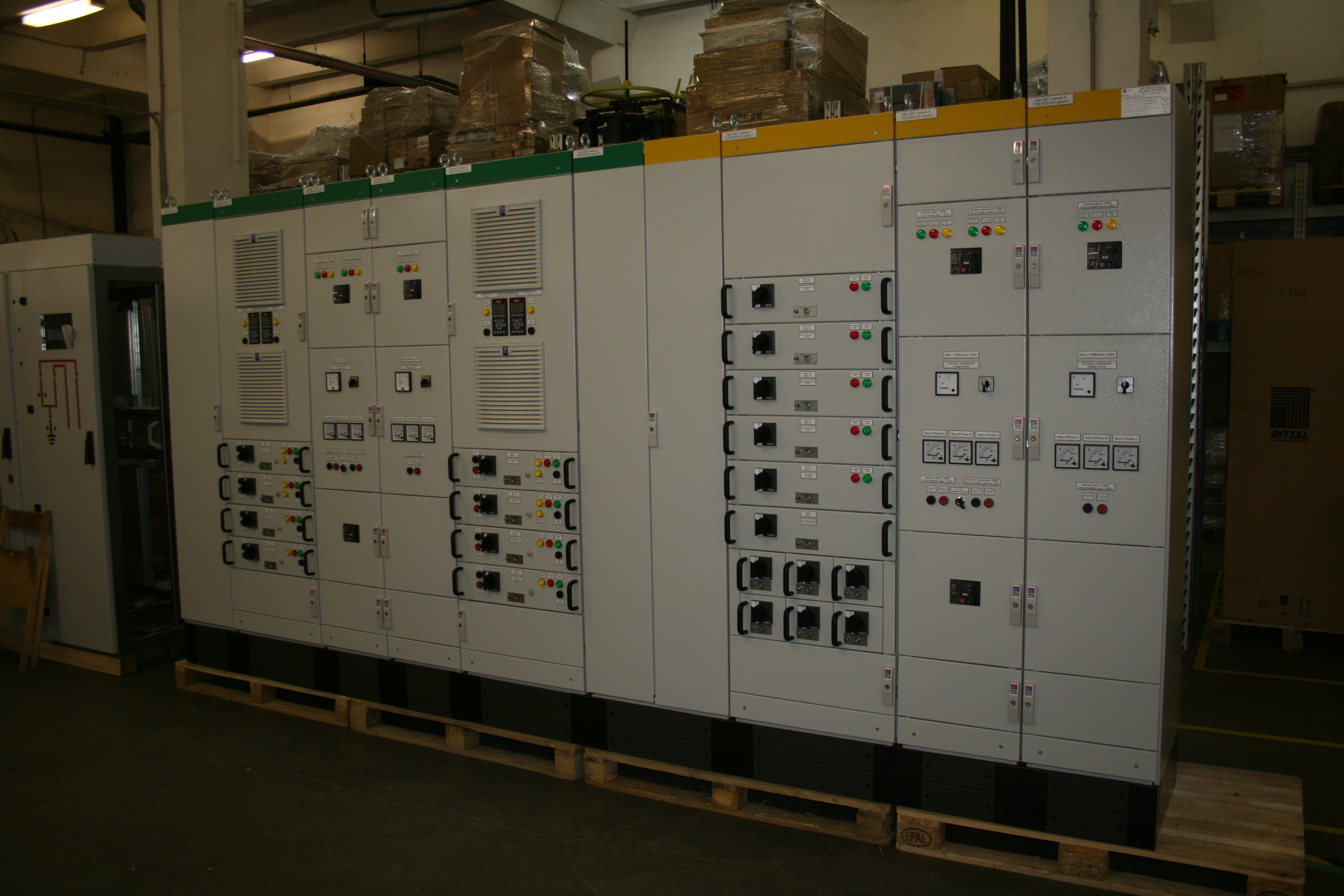

Щит станций управления – низковольтное комплектное устройство, основным назначением которого служит ввод и распределение электроэнергии для контроля технологических процессов и питания подключенных потребителей. Электрощит обеспечивает безопасную работу станков, насосных станций, запорной арматуры, осветительных, вентиляционных и противопожарных приборов.
ООО «Вольтек Энерго» производит ЩСУ по типовым или индивидуальным схемам в блочном (модульном) исполнении или без разделения по блокам. Все оборудование собирается согласно ПУЭ, ПТБ, ПТЭ и соответствует требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования"
Особенности ЩСУ
Щиты станций управления обеспечивают бесперебойное питание производственных силовых агрегатов – электроустановок, механизмов и машин. Электрощиты принимают и передают информацию, команды управления по специальным каналам связи к автоматизированным рабочим местам и информационно-измерительной системе. С их помощью выполняется расшифровка полученных данных.

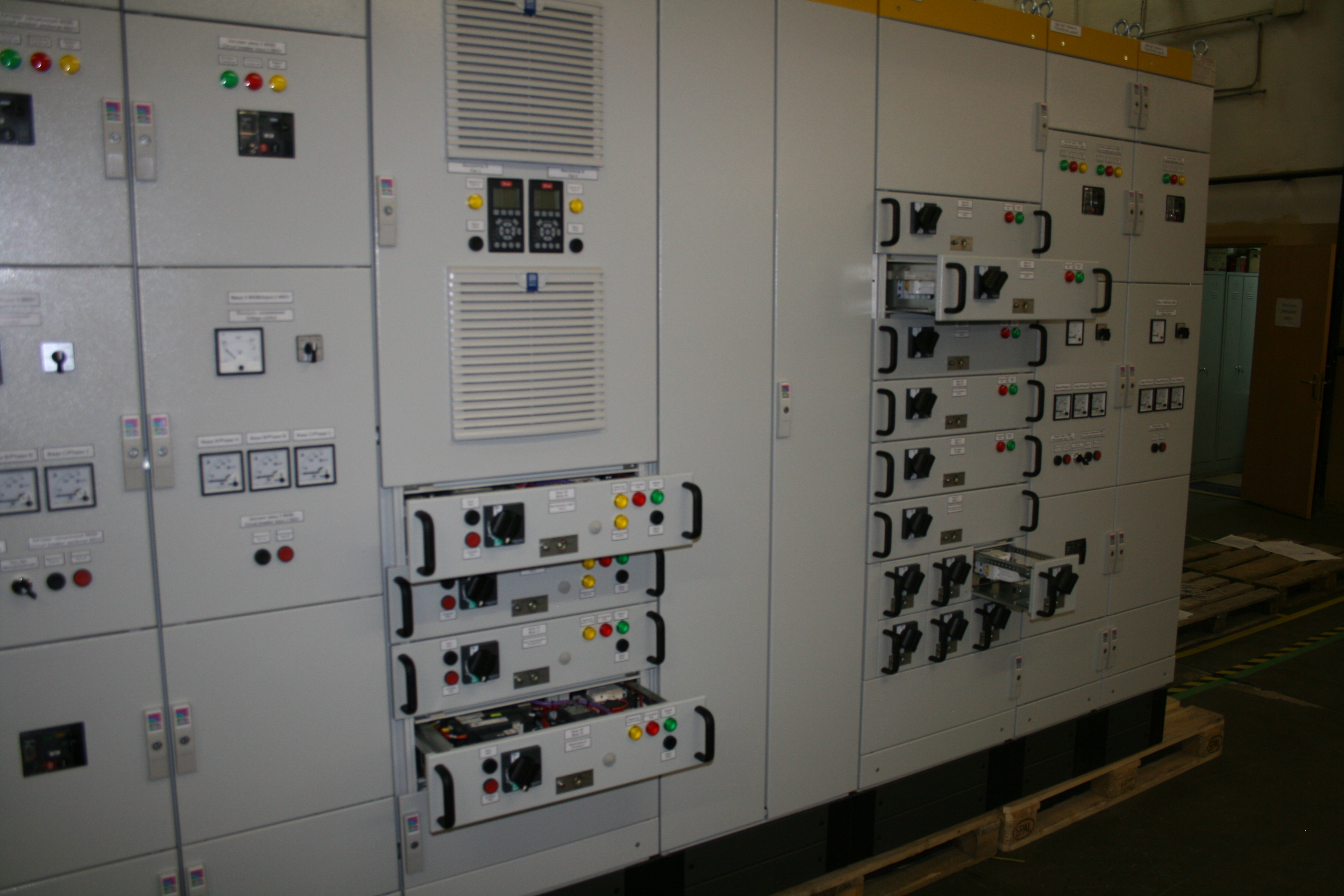

Типовая конструкция щитка состоит из:
- устройства ввода и распределения электрической энергии;
- блока ABP;

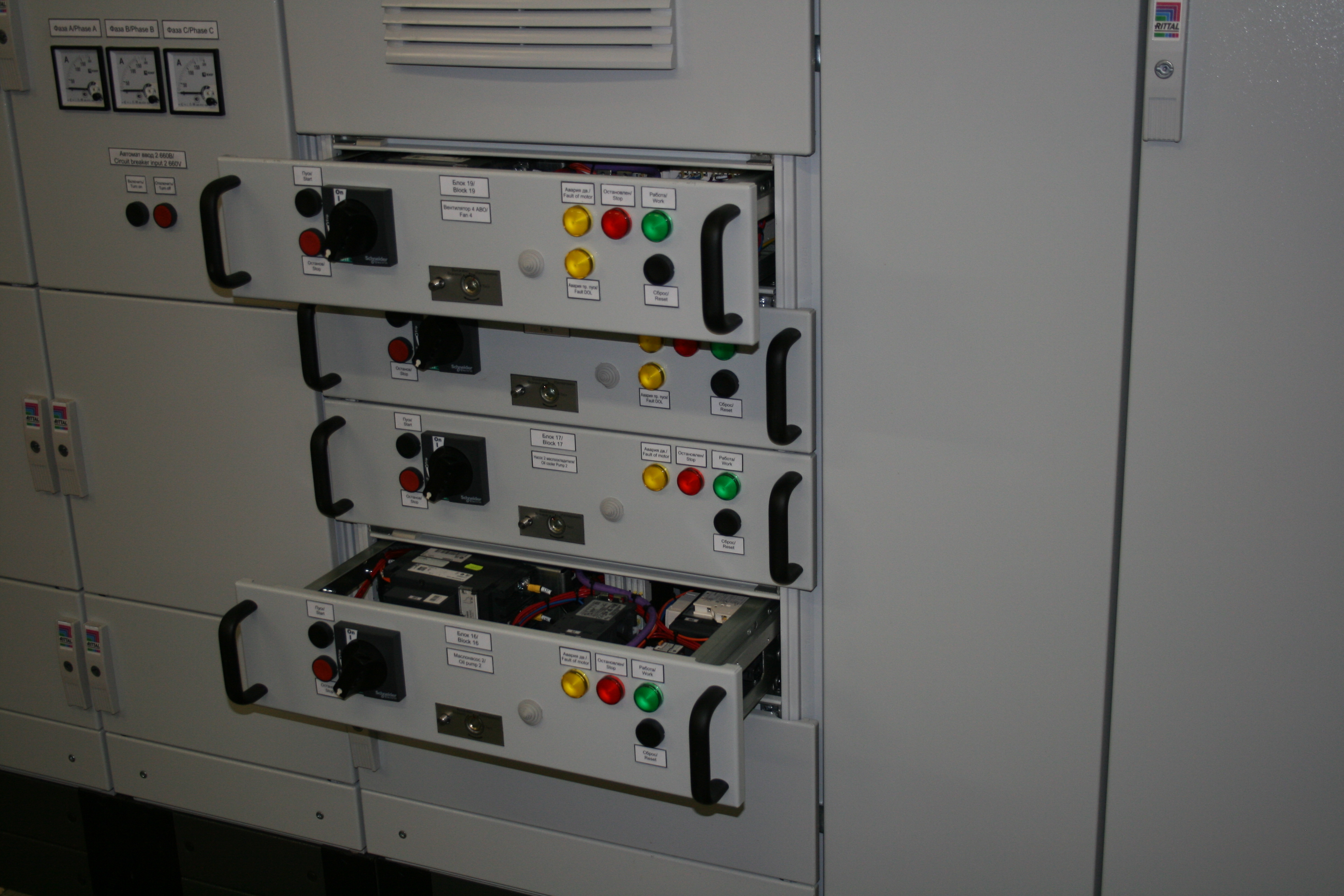

- блока управления;
- устройства плавного пуска и частотного регулирования;
- устройства измерения параметров электрических цепей;
- сигнализации.
Распределительные ЩСУ применяются как отдельно, так и в составе автоматизированных систем управления (АСУ ТП) энергоснабжения на объектах машиностроительной, горнодобывающей и нефтяной промышленности, энергетики, жилищно-коммунального хозяйства.
Функциональные возможности
В нашей компании сборка каждого щита начинается с тщательного ознакомления с требуемой задачей, после чего происходит разработка проекта, подбор автоматики и комплектующих. Максимально безотказная работа произведенного в ООО «Вольтек Энерго» щитовых НКУ достигается за счет использования только сертифицированной, оригинальной продукции Siemens, Schneider Electric, ABB, Omron, Eaton, Овен. Высокое качество поставляемых ими изделий обеспечивает надежность, безопасность и долговечность конечного продукта.
К основным функциям, которые выполняют щиты станций управления, можно отнести:
- распределение электроэнергии, защита потребителей, контроль от перегрузок по току и напряжению;
- контроль, индикация, регистрация параметров и качества электроснабжения;
- предотвращения перебоев в электроснабжении;
- управление механизмами и машинами, электроосветительными и нагревательными устройствами;
- прием и передача команд и сигналов на автоматизированные рабочие места диспетчеров.
| Общие технические характеристики: | |||
| № | Параметр: | Характеристика: | |
| 1 | Номинальное напряжение главных цепей | до 660 В | |
| 2 | Номинальный ток главных цепей | До 5000 А | |
| 3 | Номинальное напряжение промышленной частоты вспомогательных цепей | 220 В | |
| 4 | Номинальное напряжение изоляции главных цепей | до 690 В | |
| 5 | Степень защиты по ГОСТ 14254 | IP31, IP41, IP54 | |
| 6 | Вес щита | До 650 кг | |
| 7 | Вид системы заземления | TN-S, TN-C-S | |
| 8 | Габариты, (высота/ширина/глубина) мм, от | 1600/450/30 | |
| 9 | Температура окружающей среды | от -10°С до +40°С | |
| 10 | Относительная влажность | до 98±2% при температуре 25±2° С | |
| 11 | Комплект поставки | Щит, сертификат соответствия, Паспорт, Руководство по эксплуатации | |
Щит станции управления может работать как в автоматическом режиме, по заданным параметрам, так и в ручном, при непосредственном участии обслуживающего персонала. Электрощиты отличаются по конфигурации и степени защиты корпуса. Модели могут размещаться внутри щитовых помещений или на улице.
Стоимость производства ЩСУ
Расчёт стоимости изготовления щита управления складывается из нескольких составляющих и фиксируется в конечной смете. Основные параметры для расчёта:
- Стоимость комплектующих. (устройства АВР, устройства плавного пуска, блоки управления электроприводами, контроллеры, система микроклимата и т.д). Подбор и согласование с Заказчиком для каждого изделия происходит индивидуально.
- Количество секций.
- Сложность схемы электрощита.
- Условия будущей эксплуатации.
- Количество трудозатрат времени мастеров и инженеров.
В арсенале ООО «Вольтек Энерго» всегда имеются готовые (типовые) схемы и необходимые комплектующие для оперативной поставки щита на Ваш объект. В процессе сборки каждое изделие проходит многоступенчатый контроль и необходимые испытания. Стоимость готового щитового оборудования и его наличие на складе, Вы можете уточнить у наших консультантов.
ООО «Вольтек Энерго» - надежный поставщик щитового оборудования
Обратившись к нам, каждый Заказчик может рассчитывать не только индивидуальный, экспертный подход в решении его задач, но и на качественный сервис, подкрепленный прежде всего:
- Расширенным послегарантийным обслуживанием на весь срок использования продукции.
- Отличным профессиональным уровнем инженеров с профильным образованием и многолетней практикой.
- Высоким уровнем качества продукции по максимально конкурентной цене.
- Доставку в любой регион Российской Федерации.
Производство ЩУС осуществляется в соответствии с самыми жесткими европейскими стандартами. В основе нашего подхода заложены партнерские взаимоотношения, позволяющие наладить долгосрочное и взаимовыгодное сотрудничество.
