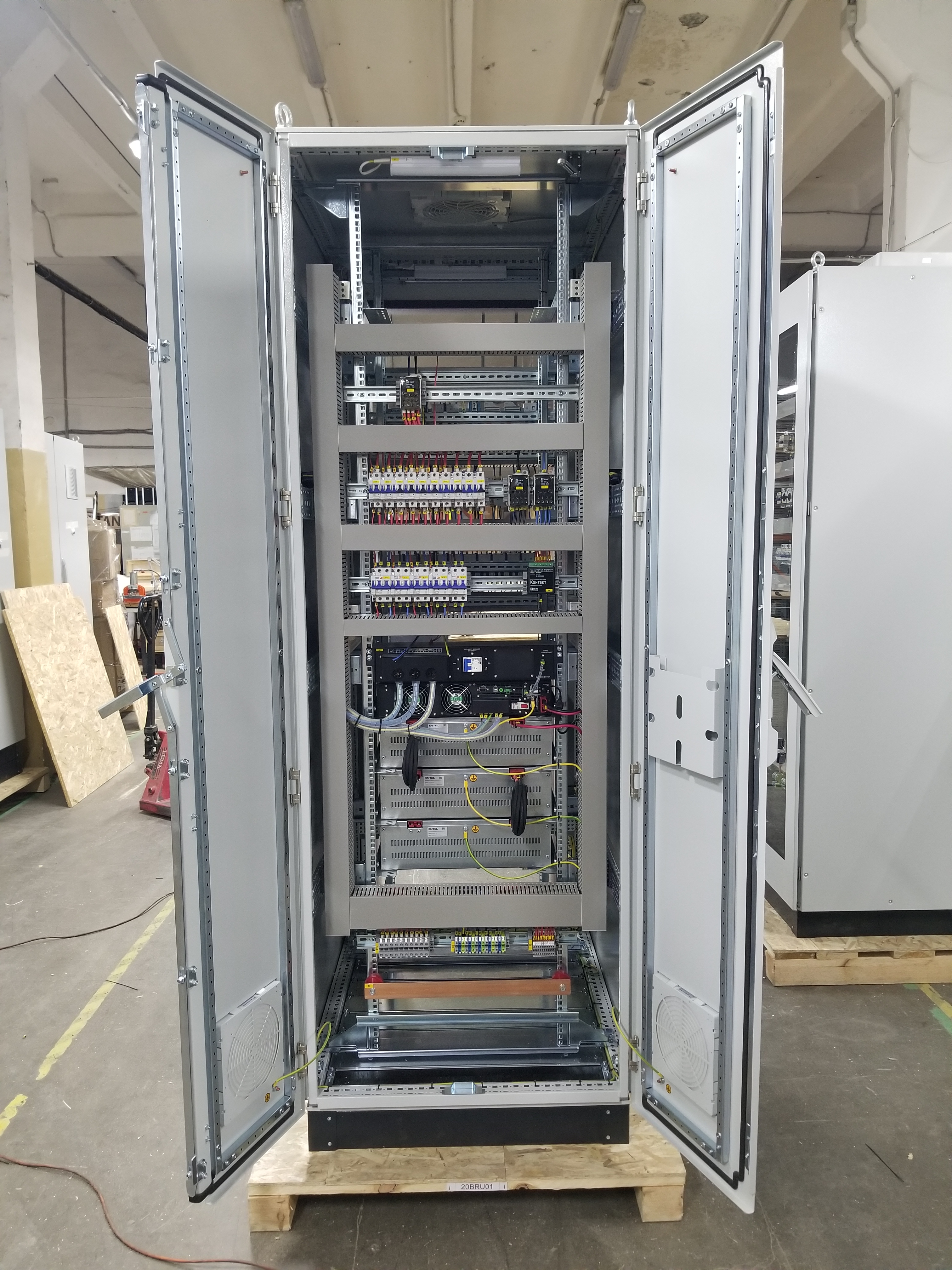

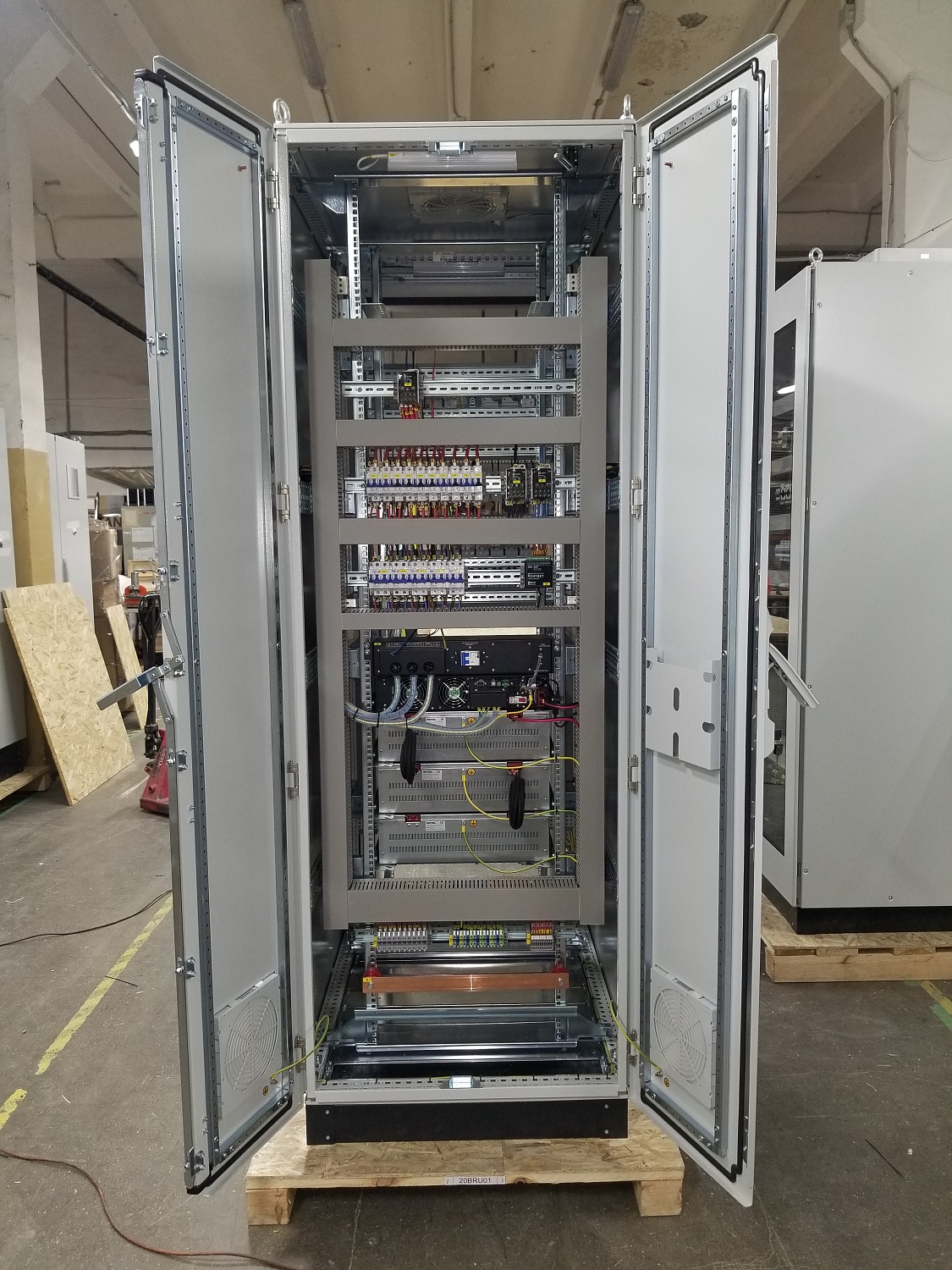

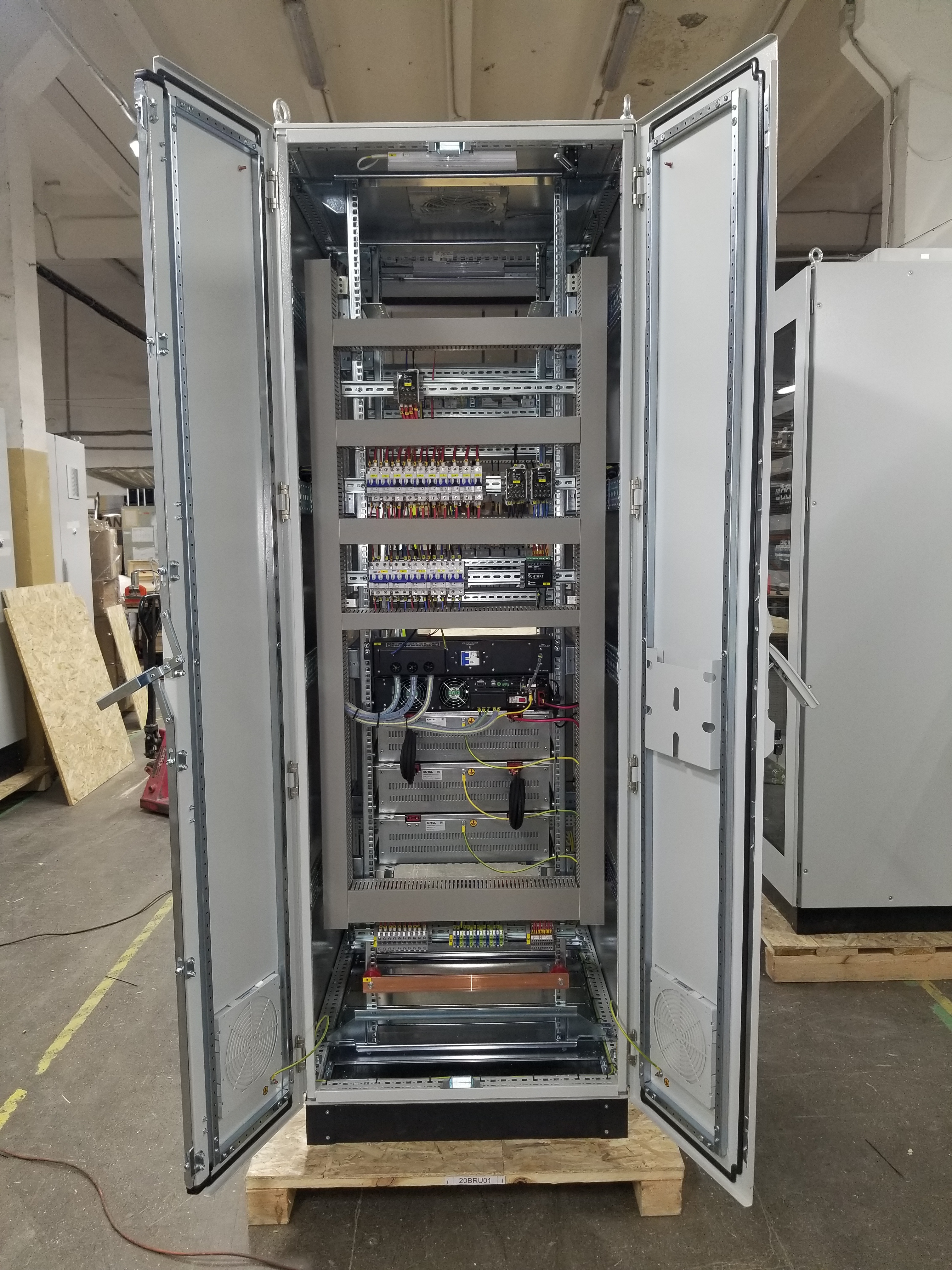

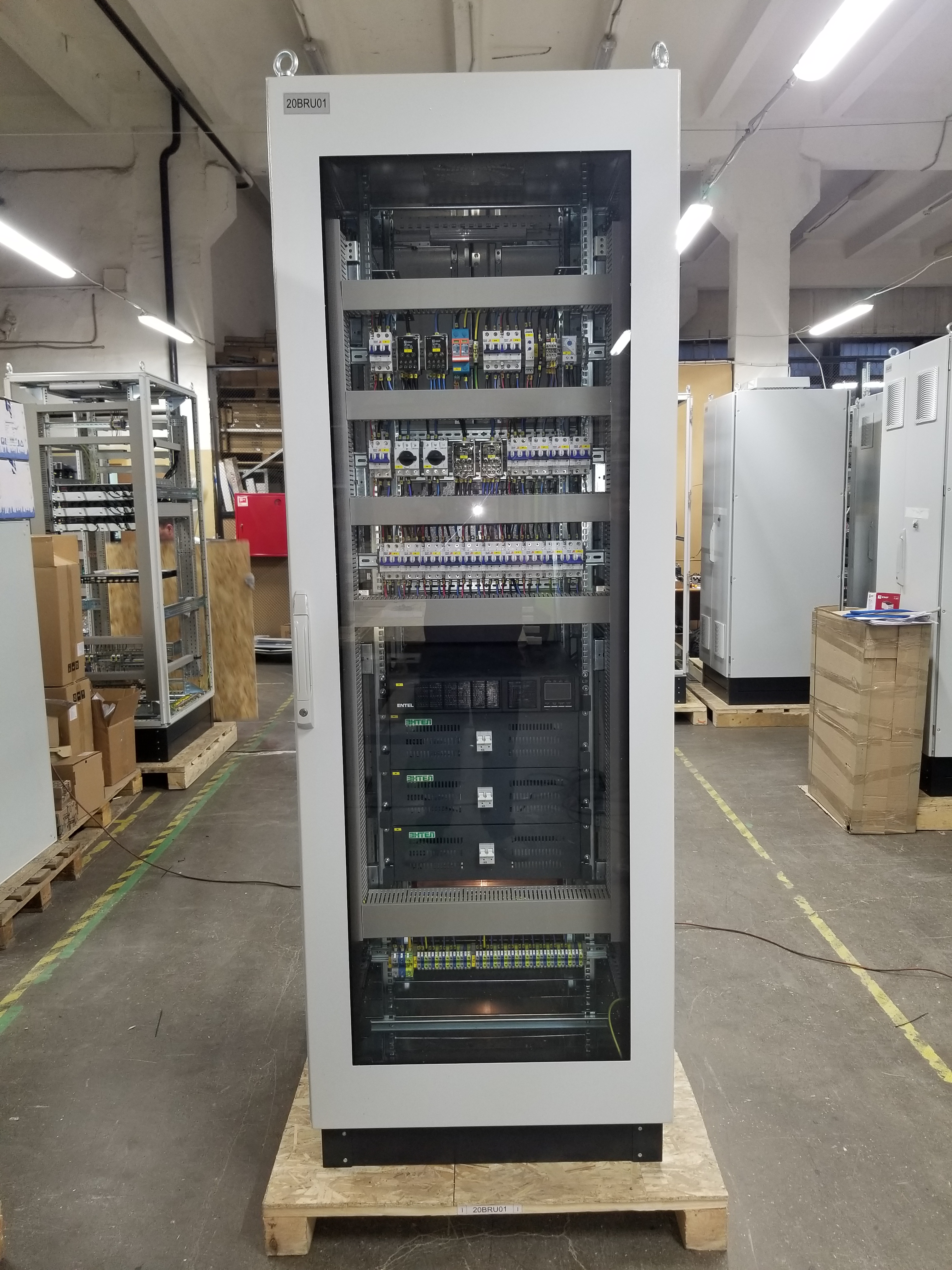

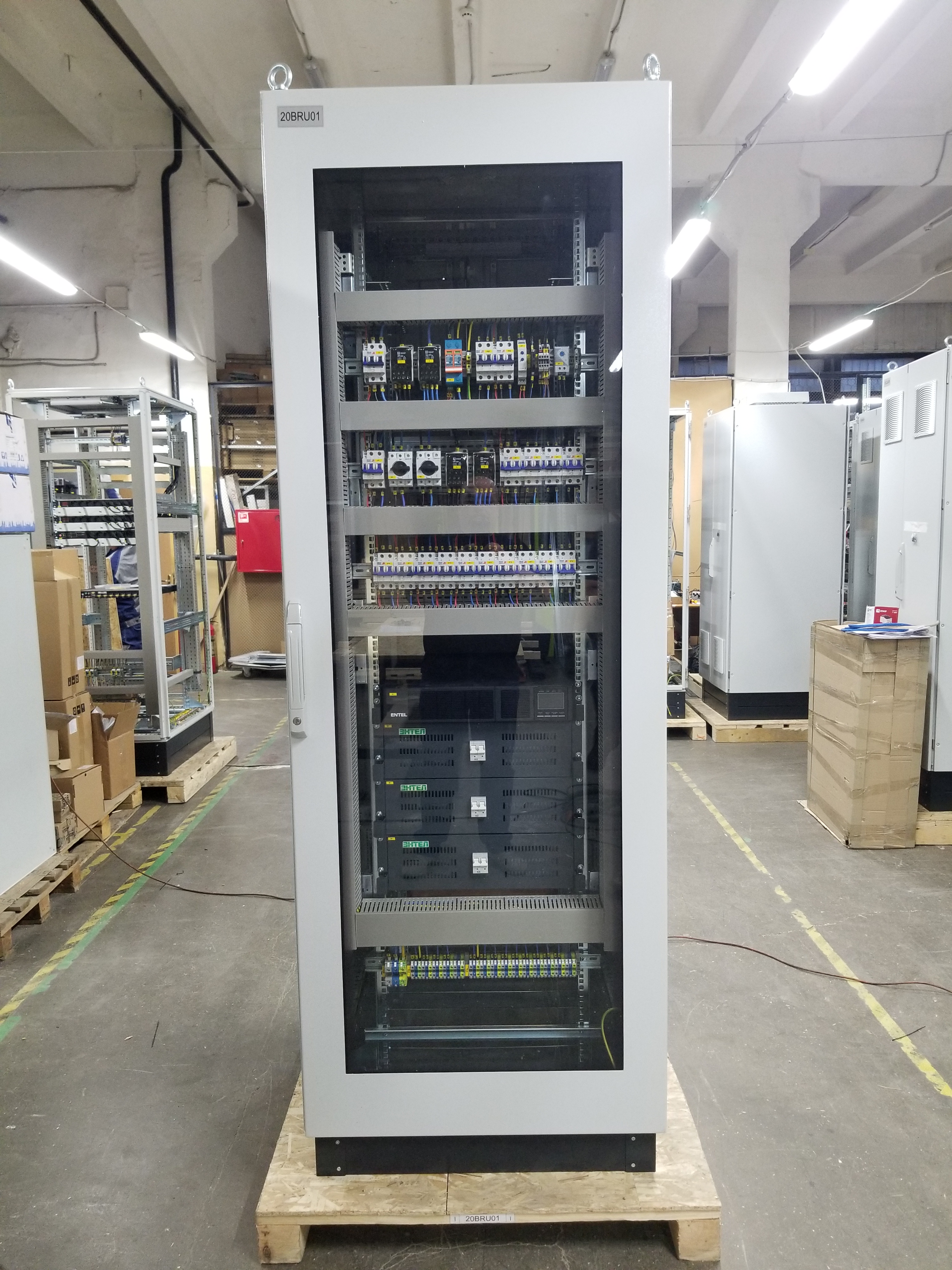

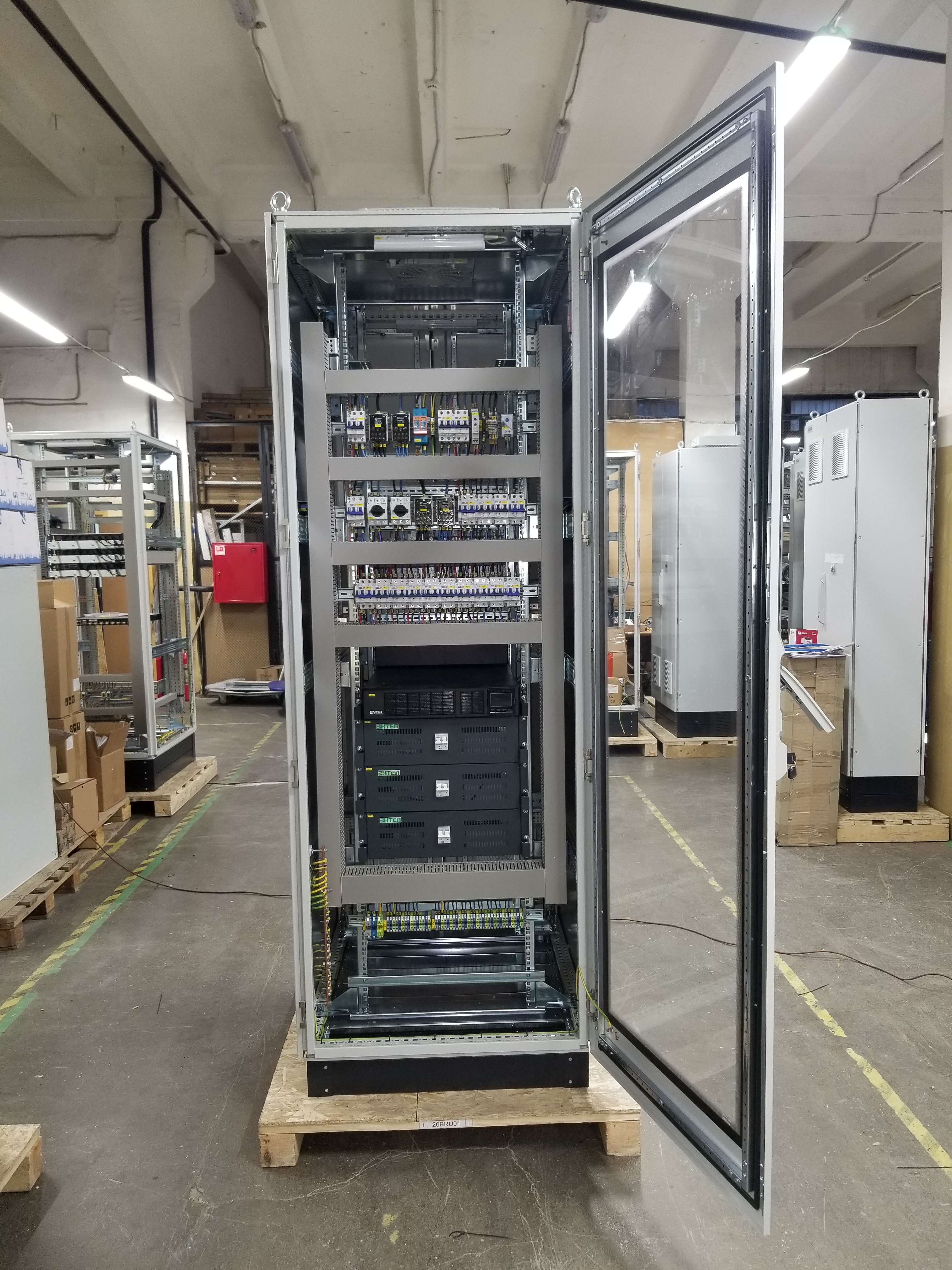

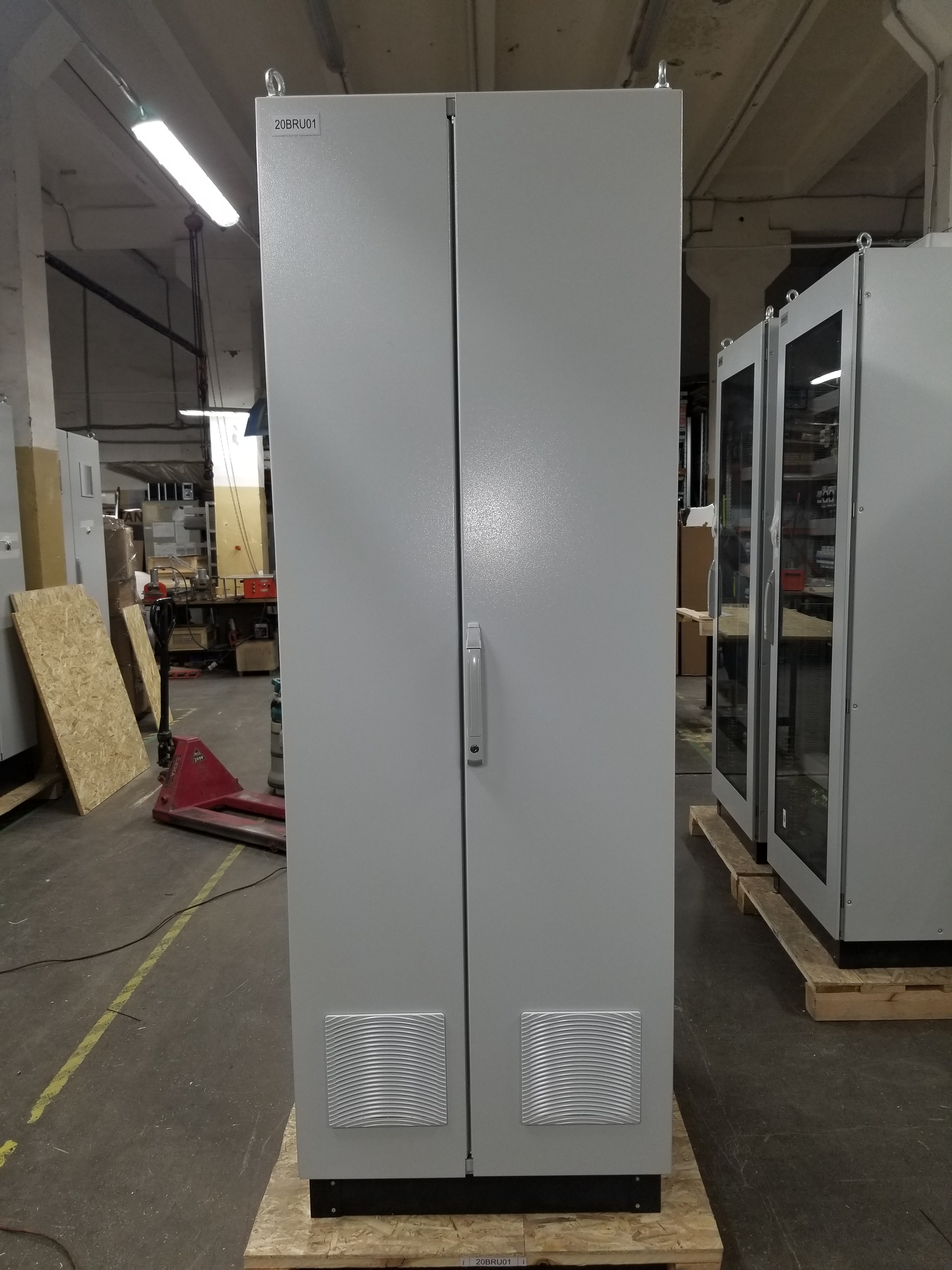

Шкаф питания

Чтобы обеспечить надежное и безопасное питание различных потребителей электроэнергии, таких как производственное оборудование, системы освещения, климат-контроль и т.д., используют специальные шкафы, предназначенные для распределения и защиты электрических цепей. Шкафы питания относятся к оборудованию, которое позволяет регулировать и контролировать параметры электросети.

Управление шкафами питания происходит как в ручном режиме, так и с использованием автоматики: выключателей, реле, датчиков, измерительных приборов и т.д. В отличие от контроллерных шкафов, шкафы питания имеют большую величину нагрузки и должны соответствовать строгим нормам электробезопасности.

ООО «Вольтек Энерго» специализируется на производстве шкафов питания для разных сфер деятельности: промышленности, энергетики, транспорта, сельского хозяйства, здравоохранения и т.д.

Особенности шкафов питания Шкафы питания классифицируются по ряду признаков, основными из которых являются тип, назначение и конструкция корпуса.

По типу шкафы питания делятся на следующие виды:

Вводно-распределительные шкафы (ВРЩ).
ВРЩ представляют собой шкафы, которые принимают электроэнергию от внешнего источника и распределяют ее по разным потребителям. ВРЩ обычно содержат вводные выключатели, устройства защиты от перегрузок и коротких замыканий, а также счетчики электроэнергии.

Силовые шкафы (СЩ).
СЩ представляют собой шкафы, которые обеспечивают питание и управление силовым оборудованием, таким как двигатели, насосы, вентиляторы и т.д. СЩ обычно содержат силовые выключатели, контакторы, пускатели, регуляторы скорости и т.д.

По назначению шкафы питания характеризуются следующими параметрами:

Номинальное рабочее напряжение. Определяет уровень напряжения, при котором шкаф питания работает в нормальном режиме. Стандартные значения номинального рабочего напряжения: 220/380 В, 400/690 В, 6/10 кВ, 10/35 кВ.
Номинальный ток. Определяет максимальный ток, который может протекать через шкаф питания без перегрева и повреждения оборудования. Стандартные значения номинального тока: 100 А, 250 А, 400 А, 630 А, 1000 А, 1600 А, 2500 А, 4000 А.
Степень защиты. Определяет уровень защиты шкафа питания от пыли, влаги, механических повреждений и постороннего доступа. Степень защиты обозначается двумя цифрами IP, например IP54, IP65, IP67 и т.д.
По конструкции корпуса шкафы питания имеют следующие особенности:

Материал. Может быть металлическим или пластиковым. Металлические корпуса обеспечивают лучшую механическую прочность и устойчивость к температурным перепадам, но требуют заземления. Пластиковые корпуса обеспечивают лучшую электрическую изоляцию и устойчивость к коррозии, но менее прочные и стабильные.
Способ монтажа. Может быть настенным, напольным или встраиваемым. Настенные шкафы крепятся на стене или другой вертикальной поверхности. Напольные шкафы устанавливаются на полу или специальной подставке. Встраиваемые шкафы устанавливаются в нишу или другое пространство.
Надежная работа шкафов питания, изготовленных в нашей компании достигается за счет использования только сертифицированной, оригинальной продукции лидеров мировой автоматики: Siemens, Schneider Electric, ABB, Omron, Eaton, Овен. Мы гарантируем нашим Заказчикам высокую степень отказоустойчивости и надежность поставляемого оборудования.

Преимущества и основные характеристики Среди главных плюсов можно выделить такие пункты:

возможность обеспечить надежное и безопасное питание разных потребителей электроэнергии;
экономия электроэнергии;
регулирование и контроль параметров электросети;
постоянный учет показателей;
защита от перегрузок, коротких замыканий, несанкционированного доступа. Типовые характеристики ШП № Параметр: Характеристика: 1 Номинальное рабочее напряжение, В 380/220 2 Номинальный ток вводного аппарата, А 63 3 Номинальный ток аппаратов групповых цепей, А 16 4 Температура окружающей среды от - 10°C до + 35°C 5 Установленная безотказная наработка не менее 9000 час 6 Системы заземления, по ГОСТ Р 50571.2. TN-S, TN-C-S, TN-C 7 Установленный срок службы (с возможной заменой комплектующих 25 лет 8 Комплект поставки Шкаф, Паспорт, протокол испытаний, сертификат соответствия ТС. Стоимость изготовления шкафов питания Расчёт стоимости производства шкафового питательного оборудования складывается из нескольких составляющих и фиксируется в конечной смете.
